ЭВМ «Сетунь»

Малая цифровая вычислительная машина «Сетунь» предназначена для решения научно-технических задач средней сложности. Кроме того, она может быть эффективно использована в высших учебных заведениях, конструкторских бюро, научно-исследовательских институтах и лабораториях, на заводах. Машина разработана в ВЦ МГУ им. Ломоносова и является первой в мире цифровой машиной, работающей в троичной системе счисления, а также одной из немногих серийно выпускаемых машин с магнитными усилителями в качестве схемных элементов, отличающихся высокой надёжностью, простотой устройства, низкой стоимостью и малыми габаритами. В машине около 3500 таких усилителей. Количество других элементов сведено до минимума: транзисторов — 320, электронных ламп — 37, электромагнитных реле — 10.

На рис. 17 изображена блок-схема машины.

Основные технические характеристики

Структура команд одноадресная с признаком модификации адресной части. Система счисления троичная с цифрами -1, 0, 1.

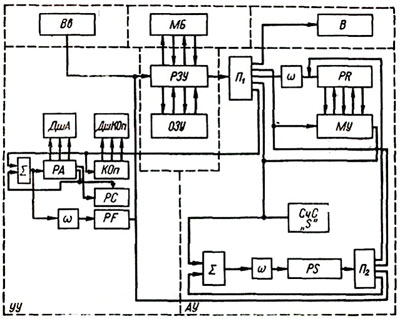

Блок-схема машины «Сетунь»

Рис. 17. Блок-схема машины «Сетунь»:
П1 и П2 – переключатели; ω – знак числа; Ʃ – сумматор; МБ – магнитный барабан; Вв – вводное устройство; В – выводное устройство; ОЗУ – оперативное запоминающее устройство; РЗУ – регистр запоминающего устройства; РR – регистр R; АУ – арифметическое устройство; МУ – множительное устройство; СчС «S» - счетчик сдвига S; РS – регистр S; УУ – устройство управления; ДшА – дешифратор адреса; ДшКОп – дешифратор кода операции; РА – регистр адреса; Коп – код операции; РС – регистр С; РF – регистр F.

Способ представления чисел — с фиксированной запятой после второго разряда. Возможно представление чисел с плавающей запятой с помощью программы. Разрядность — 18 троичных разрядов (длинное слово), что эквивалентно 29 двоичным или 8 десятичным разрядам Короткое слово — 9 троичных, или 14 двоичных, или 4 десятичных разряда. Диапазон представляемых чисел: 10-57 ÷ 10+57 Время выполнения операций при работе с ОЗУ: сложения — 180 мксек, умножения — 320 мксек, передачи управления — 100 мксек Среднее оперативное быстродействие — 4800 операций в секунду. Количество команд — 24.

Характеристики ЗУ:

Ввод информации в машину — с пятипозиционной бумажной перфоленты со скоростью 800 строк в секунду. Входных устройств — 2. Буквенный текст и десятичные числа произвольной формы вводятся в виде групп до 162 знаков в одной группе. Вывод результатов вычислений — путём печати буквенно-цифрового текста при помощи электрифицированной пишущей машинки ЭУМ-46 со скоростью 7 знаков в секунду и получения перфоленты со скоростью 20 строк в секунду. В комплекте машины имеются две ЭУМ-46 (с русским и латинским алфавитом) и два перфоратора ПЛ-20; имеется возможность вывода на телетайп.

Машина построена на магнитных элементах. Питание машины от сети трёхфазного переменного тока напряжением 220/380 В, частотой 50 Гц. Потребляемая мощность 2, 5 кВт.

Занимаемая площадь 25—30 м2. Температурный режим – 15 ÷30 град. С.

Система математического обеспечения включает: а) автокод и интерпретирующую систему, осуществляющую автоматизацию обмена информацией между магнитным барабаном и оперативной памятью; б) введение плавающей запятой; в) использование библиотеки стандартных подпрограмм; г) использование интерпретирующей системы для вычислений с 6, 8, 12 десятичными знаками и для вычислений с комплексными числами.

Электронные вычислительные машины и моделирующие устройства. Справочник. –К.: “Наукова думка”, 1969.
