ЭВМ «Раздан-3»

Универсальная цифровая вычислительная машина «Раздан-3» предназначена для решения научно-технических и планово-экономических задач. Машина построена на полупроводниковых приборах с использованием печатного монтажа. «Раздан-3» состоит из комплекта унифицированных узлов и блоков, количество которых зависит от конкретной задачи. Широкие возможности применения «Раздан-3» обусловлены достаточным быстродействием, большой ёмкостью ОЗУ и внешних накопителей, возможностью обработки алфавитно-цифровой информации, широким набором входных и выходных устройств и т. д. На рис. 3 изображён общий вид машины.

Основные технические характеристики

Структура команд двухадресная. Система счисления двоичная. Способ представления чисел — с плавающей запятой. Разрядность — 48 двоичных разрядов: мантисса числа — 40 разрядов, знак мантиссы— 1 разряд, порядок числа — 6 разрядов, знак порядка — 1 разряд. Диапазон представляемых чисел: + 10-38 ÷ 10+38. Быстродействие — 20 000 – 25 000 операций в секунду.

Количество команд (основных) — 26. Каждая команда имеет восемь модификаций.

Характеристики ЗУ:

Ввод информации в машину с бумажной перфоленты со скоростью 800 строк в секунду и с перфокарт со скоростью 700 карт в минуту. Вывод результатов вычислений на цифровую печать со скоростью 20 чисел в секунду; на алфавитно-цифровую печать АЦПУ-128 со скоростью 112 слов в секунду; на перфоленту со скоростью 1,2 слов в секунду и на перфокарты со скоростью 100 карт в минуту.

Машина построена на полупроводниковых приборах. Питание машины от сети переменного тока напряжением 220 в, частотой 50 гц (внутренняя сеть 220 в, 400 гц). Потребляемая мощность 12 ÷ 50 квт в зависимости от комплектности машины (с учётом вентиляции всех узлов).

Занимаемая площадь около 120—160 м2. Температурный режим 10 ÷ 35° С.

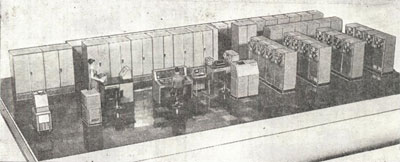

Общий вид машины «Раздан-3

Общий вид машины «Раздан-3»

Литература:

  1. http://www.computer-museum.ru/books/razdan.pdf

Электронные вычислительные машины и моделирующие устройства. Справочник. –К.: “Наукова думка”, 1969.
