ЭВМ «ВНИИЭМ-З»

Управляющая вычислительная машина и система автоматической обработки данных типа «ВНИИЭМ» предназначена для комплексной автоматизации производственных процессов и обработки данных в автоматизированных системах планирования, учёта и управления производством.

На рис. 1 изображён общий вид машины.

Основные особенности машины «ВНИИЭМ-З»:

  1. наличие развитой системы команд, допускающей автопрограммирование и обеспечивающей работу машины в натуральном масштабе времени в системах автоматизации и автоматической обработки данных;
  2. наличие развитого комплекса внешних устройств (многоканального бесконтактного преобразующего устройства, старт-стопного фотовводного устройства, запоминающих устройств на магнитной ленте, быстрой печати, электронных часов, канала приёма и выдачи информации с телеграфных и телефонных линий связи);
  3. возможность обработки буквенно-цифровой информации;
  4. использование оригинальной системы быстродействующих логических транзисторных элементов, выполненных на печатных платах;
  5. наличие аппаратного контроля за правильностью работы с применением автокоррекции;
  6. наличие многоканального прерывания приоритетом;
  7. возможность расширения оперативной памяти до 28 672 слов;
  8. высокое быстродействие; малые габариты и потребляемая мощность;
  9. возможность работы в многомашинной системе;
  10. использование новых конструкторско-технологических методов повышения надёжности машин (унификации конструкторских узлов, монтажа методом навивки палладирования печатных разъёмов, ленточных плоских кабелей и др.).

В основной комплект оборудования машины «ВНИИЭМ-З» входят:

  1. центральное вычислительное устройство (ЦВУ), в качестве которого используется универсальная цифровая вычислительная машина;
  2. универсальное преобразующее устройство (УПУ), предназначенное для связи с объектом управления. (Число каналов аналого-цифрового преобразования — 500. Устройство оборудовано электронными часами, вырабатывающими цифровой код текущего времени и синхронизирующими импульсы);
  3. старт-стопное фотовводное устройство, с помощью которого производится ввод информации с перфоленты с возможностью останова на любом слоге;
  4. перфоратор бумажной ленты, с помощью которого осуществляется вывод информации из машины на перфоленту со скоростью 20 слогов в секунду;
  5. электрифицированная пишущая машинка (или телетайп), предназначенная для печати алфавитно-цифровой информации;
  6. блок прерывания, позволяющий совместно с ЦВУ осуществить режим прерывания программы от внешних сигналов.

В машине используется способ построения системы управления по принципу унифицированных каналов передачи информации.

Число регистров модификаций — 4096. Система аппаратного контроля включает дублированное АУ, коды с автокоррекцией.

Количество каналов прерывания —168 (с приоритетом). Работа в многомашинной системе возможна при количестве машин до шести. Количество каналов в многоканальном преобразователе информации с электронными часами 512 (расширяется до 4096 модулями по 512). Время преобразования из непрерывной формы в дискретную — 500 мксек, из дискретной формы в непрерывную — 100 мксек.

На рис. 2 изображена блок-схема машины «ВНИИЭМ-З».

Основные технические характеристики

Структура команд одноадресная. Система счисления двоичная. Способ представления чисел — с фиксированной запятой (плавающая по подпрограмме). Разрядность — 24 двоичных разряда. Диапазон представляемых чисел: от -(1—2-23) до + (1—2-23). Быстродействие — 40 000 операций в секунду.

Характеристики ЗУ:

Ввод информации в машину с перфоленты со скоростью 1000 слогов в секунду. Возможен старт-стопный режим работы. Вывод результатов вычислений на электрифицированную машинку со скоростью 7 знаков в секунду; на печать типа АЦПМ со скоростью 640 знаков в секунду и на перфоленту со скоростью 20 слогов в секунду.

Общий вид машины «ВНИИЭМ-З»

Рис. 1. Общий вид машины «ВНИИЭМ-З».

Блок-схема машины «ВНИИЭМ-3»

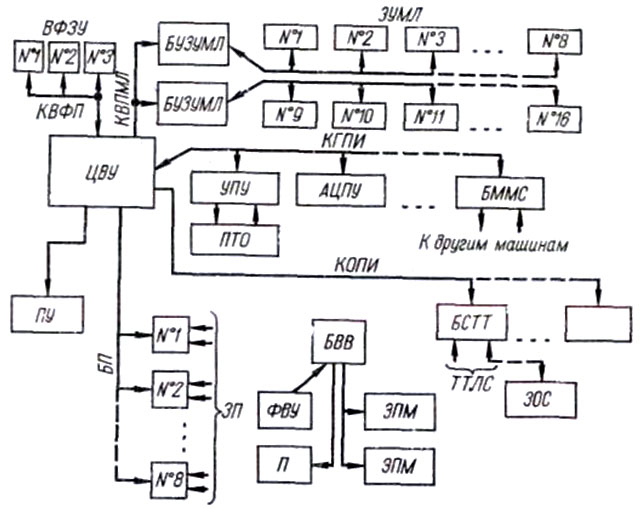

Рис. 2. Блок-схема машины «ВНИИЭМ-3»:
КВФП – канал внешней ферритовой памяти; ВФЗУ – внешние ферритовые ЗУ; КВПМЛ – канал внешней памяти на магнитных лентах; БУЗУМЛ – блоки управления ЗУ на магнитной ленте; ЗУМЛ – ЗУ на магнитной ленте, ЦВУ – центральное вычислительное устройство; КГПИ - канал групповой передачи информации; УПУ – универсальное преобразующее устройство; ПТО – пульт технолога оператора; АЦПУ – алфавитное-цифровое печатающее устройство; БММС – блок межмашинной связи; БП - блоки прерывания; ЗП – запросы информации; ПУ – пулы управления; БП – блоки прерывания; ЗП –запросы прерывания; БВВ – блок ввода - вывода; ФВУ - фотовводное устройство; П – перфоратор; БСТТ – блок связи телеграфно-телефонный; ЭПМ — электрифицированные пишущие машинки; ТТЛС – телеграфно-телефонные линии связи; ЗОС – запросно-ответная станция.

Типы элементов транзисторные, выполненные на печатных платах. Питание машины от сети трёхфазного переменного тока напряжением 220/380 В, частотой 50 Гц.

Мощность, потребляемая основным комплектом, 3 кВт.

Вес 3000 кг.
