Электронно-ламповый интегратор ЭЛИ-12-1

Электронно-ламповый интегратор ЭЛИ-12

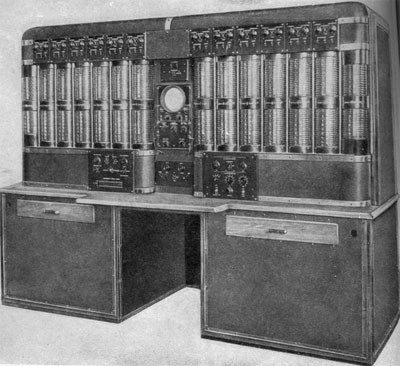

Общий вид интегратор ЭЛИ-12-1

Назначение:для решения системы обыкновенных дифференциальных уравнений с постоянными коэффициентами и постоянными правыми частями. Прототип — интегратор ЭЛИ-12.

В каждом из 12 основных блоков — усилитель переменного тока, коммутатор, делитель и магазин сопротивлений.

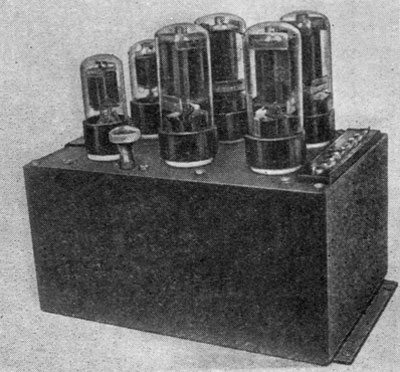

Усилитель переменного тока

Усилитель переменного тока

Коммутатор, делитель и магазин связей

Коммутатор, делитель и магазин связей

Имеются также блок начальных условий, блок постоянных правых частей, панели управления. Искомые переменные можно наблюдать на экране электронного индикатора. Общая погрешность — не превышает 5 %. Питание интегратора — от внешнего блока стабилизированных выпрямителей.

Руководитель разработки — Н.С. Николаев, участники разработки: Э.С. Козлов, О.Е. Кроник, Бирюкова Л. и др.

Разработка и серийный выпуск интегратора ЭЛИ-12-1 в пятидесятые годы — на Пензенском заводе САМ.

Статья помещена в музей 17.11.2010
с разрешения автора.
