История отечественной вычислительной техники

ЗЭМЗ ПО «Звезда»

Флагман производства ЭВМ специального назначения в СССР

27 июня 1941 года Наркомат боеприпасов на производственных площадях промартели «Звезда» образовал в городе Загорске завод №569,  который и явился основой Загорского электромеханического завода, а 27 июня 1941 года стало датой его рождения.

В октябре 1941 года директором завода был назначен  Башин Сергей Дмитриевич (1941-1942), главным инженером – Новоселов В.А. (1941-1946).

Первой продукцией завода были знаменитые  ППШ, противотанковые и ручные гранаты, пиротехника.  Продукция из цехов завода отправлялась непосредственно на фронт.

После эвакуации из Загорска завода №367  его производственные площади, известные в городе как «Скобянка,  были также включены в состав завода №569. Перешло к этому заводу и название «Скобянка», которое  долгое время прочно скрывало истинное назначение завода №569.

Вот краткая история этого названия.

В 1936 году в городе Загорске Московской области по заданию Наркомата местной промышленности началось строительство завода «Скобянка» по производству скобяных изделий для нужд промышленного и гражданского строительства. В апреле 1940 года производственные мощности этого завода были переданы Наркомату вооружения, который образовал на этой базе завод № 367 с задачей освоить массовое производство ППШ (пистолетов-пулеметов Шпагина). К началу Великой Отечественной войны производство ППШ на заводе шло полным ходом. При приближении линии фронта к Москве завод №367 был эвакуирован в город Вятские Поляны Кировской области, а его производственные площади переданы заводу №569.

Яхонтов

Яхонтов Ю.В.

Хрюнов

Хрюнов В.А.

С.Н.Федоров

С.Н.Федоров

Потапов

Потапов Г.Н.

Житинец

Житинец М.П.

Сальников

Сальников К.С.

Семенихин

Семенихин В.С.

В 1942 году Решением ГКО  заводу №569 поручается  освоение и выпуск пиротехнических средств для решения тактических задач Советской армии и Военно-морского флота.

Директором назначается Яхонтов Юрий Владимирович (1942 - 1952),главным инженером – Свиридов Н.А. (1946-1948).

В течение всего военного времени завод являлся единственной производственной базой снабжения нашей армии маскирующими пиротехническими средствами. За годы войны  он изготовил и отправил для нужд фронта  5036   вагонов продукции.

В соответствии с постановлением Государственного комитета Обороны 10 июня 1945 г. «Об организации производства  радиолокационных станций орудийной наводки приборов управления зенитным огнем (ПУАЗО) и синхронно-силовых приводов для сухопутной зенитной артиллерии»  к этим работам подключался завод №569. Постановлением Правительства от 12 декабря 1945 года этот завод  передается в Наркомат вооружения с задачей освоить выпуск совершенно новой для нашей промышленности продукции – специальных счетно-решающих электромеханических приборов. Для разработки и внедрения в производство этих приборов Постановлением СМ СССР от 20.08.1946 г. на заводе создано Особое конструкторское бюро  (ОКБ №569).  Начальником ОКБ  назначен Хрюнов Василий Алексеевич.

 Первыми разработками вновь созданного ОКБ были системы управления зенитным артиллерийским огнем «Малахит» и «Тритон» под руководством А.Г.Шишилова и вариант «ПуАЗО-6» под руководством В.К.Спиридонова.

В 1948 году главным инженером назначается С.Н.Федоров (1948-1955)

В 1948 году был разработан и освоен производством Пункт управления  артиллерийским зенитным огнем (ПУАЗО) «Дублер» на базе точных потенциометров, коноидных механизмов, приводов с грибовидными фрикционами и с автоматическим приводом наведения. К концу 1948 года были выпущены первые образцы ПУАЗО: это ПУАЗО-6 и ПУАЗО-7, которые сыграли важную роль в оснащении вооруженных сил страны.  В 1950 году один из приборов этой серии был отмечен присуждением Государственной премии СССР.

В период с 1948 по 1951 года был создан и освоен производством комплекс «Тритон». В этом изделии широко применялись вращающиеся трансформаторы, следящие системы, ламповые системы.

В ходе этих разработок сформировался квалифицированный коллектив разработчиков, составивший костяк ОКБ: А.Г.Шишилов,  Н.Г.Колобродов, А.И.Образцов, П.М.Микрюков, И.Ф.Козляков, В.П.Соколовский, А.И.Дасина, И.И.Терентьев, Н.Д.Снетков, И.А.Еремеев и др.

Разработка и производство изделий «Барс», «Тополь», «Каштан», «Каскад» и других показывали высокий уровень технологии изготовления приборов точной механики на заводе №569  (далее используется открытое  наименование  «Загорский электромеханический завод» - ЗЭМЗ)

В 1952 году Юрий Владимирович Яхонтов был назначен директором  Московского радиотехнического завода (МРТЗ) и директором

ЗЭМЗ  становится  Потапов Григорий Николаевич  (апрель  1952 – июль 1959 года).

Обладая хорошими организаторскими способностями, инициативный, ответственный и выдержанный Григорий Николаевич вел за собой коллектив в  годы его становления при освоении новой техники. Завод наращивает объемы и номенклатуру  аналоговых счетно-решающих приборов (ПУАЗО). В это же время завод  активно осваивал и выпускал радиотехнические приборы для противовоздушной обороны Москвы, переходя к освоению и выпуску цифровых вычислительных машин (ЭВМ),  сначала на электронных лампах, а затем на полупроводниковых приборах.

С развитием новой техники, расширением завода и прибавлением новых специалистов и рабочих кадров Г.Н. Потапов много сил и энергии уделял социально-бытовым вопросам жизни работников завода. Велось строительство жилья и объектов культурно-бытового назначения, благоустройство территории завода и заводских поселков. В 1954 году введена в эксплуатацию школа №14, начато строительство дома Культуры, построен стадион «Труд»,

В 1955году главным инженером назначается Житинец Михаил Павлович  (июнь 1955 – ноябрь 1958).

С мая 1946 года он начал работать на заводе  в должности начальников механосборочного цеха, потом инструментального, затем опытного, с мая 1952 года зам. главного технолога завода.

За период работы М.П.Житинца главным инженером на заводе был создан целый ряд высокоточных  электромеханических устройств, позволяющих производить  широкий спектр  сложнейших счетно-решающих систем для Министерства обороны. Освоены   система наведения  истребителя-перехватчика на цель (системы «Ясень» и «Каскад»), система прицельного бомбометания  («Барс») и др. В этом огромная заслуга организаторов производства В.Г.Попова, Л.И.Борисова, В.И.Шаронова, Д.Дрознеса и высококвалифицированных специалистов-технологов – главного технолога завода К.С.Сальникова и технологов  А.А.Хмуренко, В.П.Аржановой, В.И.Серебрянской, В.И.Мартыновой, В.П.Живейнова, В.П.Иванова, Ф.Г.Волобуева, Н.А.Курилкина, А.А.Паппа.

В 1952 году начальником ОКБ назначается  Владимир Сергеевич Семенихин.  С 1952 года разрабатывались и  аналоговые счетно-решающие устройства, и первые схемы цифрового счета.

Завод получает заказы на производство аналоговых счетно-решающих устройств на базе ламповых электронных схем: блок 70  (1952-1956), стойка СВ 211А  (1957),  шкафы  К-80 (1958).  Техническое сопровождение этого производства осуществляло ОКБ завода.

В 1957-1960гг. на заводе были разработаны и освоены производством три системы управления ракетными дивизионами «Краб» и «Вектор» (главный конструктор В.С.Семенихин) и «Транзистор» (главный конструктор  - начальник тематического отдела Ю.Н.Успенский). Эти системы выпускались в течение многих лет и поставлялись во многие страны.

За работу по созданию «Вектора» была присуждена Государственная премии СССР. Лауреатами этой премии стали В.С.Семенихин, Б.В.Захаров, В.Н.Князьков, Е.М.Крашилин.

С 1957 года завод энергично включается в новое направление своей производственной деятельности – производство средств цифровой вычислительной техники, разрабатывая и внедряя принципиально новые технологии производства печатных плат, накопителей на магнитных  барабанах, магнитных лентах (МАГ-92К, МАГ-92-0, МАГ-92об), магнитных дисках, печатающих устройств (БП-20М, БП-20К, БП-20 об.), графопостроителей (ГП-92б). И в этом  ЗЭМЗ был одним из первых в стране, что и определило его место в освоении производства  вычислительных средств специального назначения, которые находились на передовой линии развития вычислительной техники.

Постановлением ЦК КПСС и СМ СССР в 1957 году ЗЭМЗ был определен соразработчиком ИТМиВТ и изготовителем  специальных и универсальных электронных вычислительных машин  и внешних запоминающих устройств к ним. Конкретно этим постановлением заводу поручалось освоить производство ламповой электронной вычислительной машины М-40, разработанной в ИТМиВТ главным конструктором академиком С.А.Лебедевым и предназначенной для системы противоракетной обороны (ПРО) с кодовым названием «Система А-35», создаваемой Генеральным конструктором Кисунько Г.В.

Учитывая огромный объем предстоящих работ, этим же постановлением было предусмотрено укрепление инженерными кадрами, строительство жилых домов и объектов социальной инфраструктуры для работников завода. В период 1957 – 1961 гг. на завод направлялось до 120 молодых специалистов ежегодно из престижных ВУЗов страны. Численность ОКБ была доведена  до 1200 человек.

Устинов

Устинов С.А.

Попов В.Г.

Попов В.Г.

Шишилов А.Г.

Шишилов А.Г.

Голубев А.И.

Голубев А.И.

Успенский Ю.Н.

Успенский Ю.Н.

В 1957 году для работы с ИТМиВТ в ОКБ был создан  научно-тематический отдел №5 численностью 250-300 человек под руководством Сергея Александровича Устинова. После перевода В.С.Семенихина на другую работу С.А Устинов возглавил ОКБ (1958-1964).

Устинов С.А. на заводе с 1955 года. За время работы на заводе был главным конструктором ряда важных разработок в области создания специальных приборов военной техники. Под его руководством коллектив молодых специалистов  впервые на заводе  начал заниматься цифровой техникой.

При его непосредственном участии и руководстве специалистами НТО №5 совместно с разработчиками ИТМиВТ была разработана  конструкторская документация ЭВМ  М-40, и обеспечивалось на заводе освоение ее  производством. Много времени и сил С.А.Устинов уделял повышению квалификации молодых специалистов.

Постановлением Совета Министров СССР от 8.04.58 года Загорскому электромеханическому заводу поручено изготовление транзисторной  ЭВМ М-4 главного конструктора М.А.Карцева (ИНЭУМ АН СССР), предназначенной  для управления радиолокационной станцией контроля космического пространства, создаваемой академиком А.Л.Минцем (РТИ АН СССР). В апреле этого же года конструкторская документация была передана на завод. Для запуска этой ЭВМ в производство документация была доработана на соответствие требованиям Межведомственной нормали системы чертежного хозяйства (МНСЧХ) с участием специалистов ОКБ завода. (В дальнейшем все разработки М.А.Карцева, освоенные производством на ЗЭМЗе, выполнялись в тесном контакте с ОКБ завода).

В связи с переводом в июле 1959 года Г.Н. Потапова на должность начальника специального  производства Московского областного Совнархоза директором  Загорского электромеханического завода был назначен  Попов Виктор Германович  (июль 1959 – 1978 год).

  Будучи энергичным, деятельным человеком и хорошим товарищем, много сил вложил в сплочение коллектива завода на выполнение больших и ответственных заданий партии и правительства по выпуску специальной оборонной техники, на техническое перевооружение завода, на строительство жилья и социально-культурных объектов. При нем был построен Дом Культуры (ныне ОДЦ «Октябрь»), поликлиника, база отдыха «Акация» в г. Сочи, увеличились производственные площади.

С декабря 1958 до декабря 1990 года бессменным  главным инженером завода становится Анатолий Григорьевич Шишилов. Работая главным инженером, Анатолий Григорьевич показал себя способным организатором и умелым техническим руководителем. Завод превратился в одно из ведущих предприятий страны по выпуску оборонной спецтехники. Были проведены многие разработки силами коллектива завода. Освоено много изделий по документации сторонних разработчиков, освоены передовые технологии по изготовлению печатных плат и больших интегральных микросхем, ферритов, монтажных, сварочных, штамповочных и других работ. Осваивалось производство первых транзисторных  ЗВМ М-4, БШВЦ.

В 1970 году за разработку, освоение и начало серийного выпуска системы «АСУРК» (автоматизированная система управления ракетными комплексами) ему была присуждена Государственная премия СССР.

Под его непосредственным руководством проведена большая работа по техническому перевооружению завода. Выполнены большие строительные работы по расширению производственных площадей, жилья, культурно-бытовых учреждений и реконструкции цехов и отделов.

В 1964 году начальником ОКБ назначается Анатолий Иванович Голубев (1964-1967). А.И.Голубев в  1952 году после успешного окончания института  направляет­ся в город Загорск на электромеханический завод, где прошел трудовой путь от инженера-регулировщика до начальника Особого конструкторского бюро - главного конструктора завода.

На заводе освоены производством и начато серийное изготовление специализированных вычислительных машин второго поколения  5Э92б(главный конструктор С.А.Лебедев) для системы ПРО и М4-2М, М4-3М  (главный конструктор М.А.Карцев) для СПРН. Специалистами ОКБ ЗЭМЗ для построения вычислительных комплексов из этих ЭВМ  были разработаны и внедрены в производство внешние запоминающие устройства на магнитных барабанах МБ-79.

В июле 1967 года начальником ОКБ становится Юрий Николаевич Успенский  (июль 1967 – июль 1986). Ю.Н.Успенский в декабре 1947 года начал работать на ЗЭМЗе в качестве инженера-конструктора, старшего, ведущего инженера, начальника отдела ОКБ и с 18 июля 1967 года – начальник ОКБ – главный конструктор завода.

Юрий Николаевич неоднократно назначался Главным конструктором опытных изделий, имеющих важное государственное значение.

Начало работы Ю.Н.Успенского начальником ОКБ знаменует собой период разработки и освоения производством электронных вычислительных машин третьего поколения. Специалисты  главного конструктора ИТМиВТ В.С.Бурцева совместно со специалистами ОКБ завода вели разработку ЭВМ 5Э26

Разработчики НИИВК главного конструктора М.А.Карцева в 1970 году передали на ЗЭМЭ полный комплект конструкторской документации  на ЭВМ третьего поколения -  многопроцессорную векторно-параллельную ЭВМ М-10.

Заводу предстояло  освоить новые технологические решения, внедрить современное технологическое оборудование, создать уникальную контрольно-измерительную аппаратуру.

Завод сумел обеспечить условия для успешного завершения этих разработок. В 1976 году успешно выдержали Государственные испытания ЭВМ М-10, В 1977 году успешно завершились Государственные испытания  и ЦВК 5Э26.

сотрудники

Ведущие специалисты ОКБ ЗЭМЗ

Курочкин В.А.

Курочкин В.А.

Гурской А.Ф.

Гурский А.Ф.

Пахомов В.Н.

Пахомов В.Н.

Бубенцов В.А.

Бубенцов В.А.

В 1978 году директором ЗЭМЗ был назначен  Владимир Алексеевич Курочкин  (1978-1986). В.А.Курочкин поступил на завод в 1952 году после окончания машиностроительного техникума.  А в 1963 году окончил Всесоюзный заочный машиностроительный институт. С 1952 год по 1986 год прошел путь от технолога цеха до директора завода,  генерального директора производственного объединения «ПО Звезда».

При его руководстве для заводских работников построено 15 многоквартирных благоустроенных домов, детсад с бассейном и зимним садом, оформлен отвод земли в районе деревни Афанасово под коллективные сады, построен и оснащен медицинским оборудованием бассейн в профилактории «Звезда». Завод при нем оказывал помощь в строительстве ЦРБ, в строительстве городской АТС на 10000 номеров.

В 1981 году завод приступил к изготовлению самой мощной в нашей стране вычислительной системы МВК «Эльбрус-2», а в 1984 году – к изготовлению ЭВМ М-13.

В марте 1986 года Владимир Алексеевич назначается заместителем министра. Руководство заводом возлагается на Алексея Федоровича Гурского (1986-2000), а начальником ОКБ и главным конструктором завода становится Валентин Николаевич Пахомов (1986-2006).

В связи с уходом на пенсию А.Г.Шишилова в 1990 году главным инженером завода  назначается Виктор Абрамович Бубенцов (1990-2002). В.А. Бубенцов после окончания МЭИ был направлен на Загорский электромеханический завод и зачислен инженером в цех №13. Прошел путь от инженера до начальника цеха. В цехе при его участии была введена в эксплуатацию линия конвейерной технологии  изготовления  ячеек.

Продолжая выпуск освоенных ранее изделий специального назначения, завод к этому времени широким фронтом развернул работы по изготовлению и поставкам на объекты Заказчика серийных образцов  мощных вычислительных систем  -  МВК «Эльбрус-2»  и ЭВМ  М-13.

В 1991 году были проведены государственные испытания комплекса  на базе четырех 10-процессорных МВК «Эльбрус-2» в составе боевой системы ПРО г. Москвы и Центрального промышленного района  -  системы А-135. В этом же году были  успешно  завершены совместные испытания вычислительного комплекса  4МПО из шести комплектов ЭВМ М-13  с радиолокационной станцией «Дарьял-У»

В 1991 году  Загорский электромеханический завод приступил к изготовлению  МВК «Эльбрус-3» и МКП «Эльбрус-3-1». Но в связи с распадом СССР и переходом страны к рыночной экономике работы были приостановлены.

Так завершились работы Загорского электромеханического завода по освоению серийным производством широкого круга образцов изделий вычислительной техники специального назначения в СССР в качестве головного предприятия, определенного Постановлением ЦК КПСС и СМ СССР 1957года.

В разные периоды свой личный вклад в организацию и развитие основных направлений производства на заводе внесли многие специалисты. Вот только некоторые из них.

Горшков Николай Васильевич

Н.В.Горшков

Н.В.Горшков

Н. В. Горшков пришел на ЗЭМЗ в 1949 году. Начал трудовую деятельность технологом по разработке пресс-форм и прошел путь до начальника производства всего завода. Будучи начальником производства, Николай Васильевич много сил и энергии отда¬вал освоению и выпуску сложных оборонных изделий, соответствующих по своему качеству мировому уровню.

На ЗЭМЗе Н. В. Горшков проработал 25 лет, до того как был выдвинут на работу в главк Министерства радиопромышленности. Будучи упорным, настойчивым, эруди­рованным человеком, он в МРП становится со временем первым заместителем мини­стра. Последние годы, до выхода на пенсию, работал председате­лем Госкомитета по информатике и вычислительной технике.

Богданов Николай Александрович

Богданов Н.А.

Богданов Н.А.

Богданов Николай Александрович родился в 1915 году в г. Александров Владимирской области. В 1940 г. окончил Тульский Механический институт по специальности инженер-механик. В 1940-1941 гг. работал мастером на заводе в г. Новочеркасск, а с 1941 по 1946 гг. на заводе в г. Златоуст Челябинской области. На Загорский электромеханический завод Богданов прибыл в 1946 году. С марта 1949 г. он первый начальник инструментального цеха, с 1949 года – начальник ОТК завода, а с декабря 1950 по 1953 был начальником производства завода.

Как растущий специалист был выдвинут и утвержден в резерв номенклатуры  Управления руководящих кадров Министерства Вооружения. Впоследствии работал директором завода  в г. Ижевск.   В середине 60-х годов был назначен заместителем Министра радиопромышленности.

Агафонов Константин Васильевич

Агафонов К.В.

Агафонов К.В.

Агафонов Константин Васильевич в 1963 году назначен начальником техбюро цеха пластмасс. В 1965 году Константин Васильевич работает заместителем начальника производства завода, а в 1969 году уже заместителем главн6ого инженера по производству, одновременно являясь начальником производства. Работая свыше 5 лет в этой сфере, им была проделана большая работа по организации и внедрению в производство новой техники и выпуску новых изделий. Он внес значительный вклад в реконструкцию и организацию новых цехов и участков.

Приказом начальник 8-го Главного управления МРП от 17.07.1974 г. Агафонов К.В. назначается заместителем Генерального директора по производству ПО «Звезда». Он оказывает  практическую помощь в организации производственных работ заводам, входящим в объединение ПО «Звезда» - Костромскому электромеханическому и Кировскому приборостроительному заводам, что способствовало наращиванию мощностей и темпов их работы.

Наумов Иван Иванович

Наумов И.И.

Наумов И.И.

За время работы на ЗЭМЗе работал зам начальником цеха, зам главного технолога, с 1972 года - главным технологом. В 1977 году после реорганизации ОГТ назначен зам главного инженера - начальником специального конструкторско-технологического бюро (СКТБ) завода и ПО «Звезда».

Под его руководством и при личном участии были проведены работы по внедрению в производство оборудования с программным управлением. Внедрен высокопроизводительный комплект контрольно-измерительного оборудования в сборочно-монтажном производстве изделия МВК «Эльбрус-2».

Проведена значительная работа по внедрению новых техпроцессов в лакокрасочном производстве. Освоено производство гибриднопленочных схем специальных БИС для МВК «Эльбрус-2» и многослойных печатных плат с оснащением прогрессивным оборудованием.

Борисов Лев Иванович

Борисов Лев Иванович

Борисов Лев Иванович

Борисов Лев Иванович – заместитель главного инженера с 1961 до выхода на пенсию в 1994году. Обеспечивал обслуживание производственных цехов и их оборудования.

Завод стал кузницей кадров для Министерства радиопромышленности: Н.А.Богданов, Н.В.Горшков В.А.Курочкин, Э.Р.Фильцев, В.С.Мухтарулин стали заместителями министра; В.С.Семенихин – директором НИИАА, К.В.Агафонов – директором Лианозовского завода, а затем генеральным директором НПО СВТ, В.С.Мухтарулин – директором НИИВК, В.М.Нейман – директором НИИ СуперЭВМ и др.

Н.В.Горшков, Е.А.Евдокимов, В.А.Курочкин, В.Г.Попов, А.А.Семиколенов удостоены звания Герой Социалистического труда.

Лауреаты Государственной премии СССР:

Голубев Ю.П., Гурский А.Ф., Жемерикин Н.И., Захаров Б.В., Квашнин Н.Г., Князьков В.Н., Кузнецова Е.И.,  Курочкин В.А., Никитин В.С., Мушников В.А., Одесский М.И., Пахомов В.Н., Шишилов А.Г.

К 1991 году производственный потенциал завода достиг своего максимального уровня.

На заводе были созданы:

  • Особое конструкторское бюро с научно-тематическими отделами по конкретным изделиям.
  • Специальное конструкторско-технологическое бюро, которое совместно с научно-исследовательскими институтами разрабатывало и внедряло в производство новейшие технологии.
  • Производство суперпрецизионных многослойных печатных плат.
  • Механообрабатывающее и литейное производство.
  • Инструментальное производство.
  • Штамповочно-каркасное производство.
  • Сборочно-монтажное производство.
  • Производство по переработке пластмасс.
  • Был создан принципиально новый вид производства «Микроэлектроника», для этого:
    • построен специализированный корпус 1-1«А» площадью 12000 кв.м.
    • получено и внедрено более 1000 единиц специализированного технологического и инженерного оборудования
    • начат выпуск больших интегральных схем (МБИС)
    • совместно с головным институтом (ИТМиВТ) создана и внедрена в полном объеме САПР на базе высокопроизводительных ЭВМ.

Все это было реализовано в производственных и вспомогательных цехах завода.

Цех №1 (1947 год).

Начальник цеха Потапов Георгий Николаевич. Осваивали первое большое изделий «ПУАЗО». Цех в первое время представлял собой участок точной протяжки отверстий и профилей, участок спецрезьб, участок  изготовления коноидов, фрезерных и координатно-расточных станков для электромеханических счетных устройств. В 1948 году в цехе начали осваивать силуминовое производство крупногабаритных деталей и уже поступали новые заказы на изготовление деталей для изделий «Малахит», «ПТРП-2»,  «ПТРП-3» и «Осциллограф», а через год «ЗУ» и «Лютик». В 1951 году  цеху было поручено освоение и изготовление изделий «Малахит», «Тритон», «ПТРП-4», «Георгин», «Ясень». С 1953 года расширяются и перепланируются производственные площади уже при руководителе цеха Михаиле Сергеевиче Буханове. Постепенно универсальные фрезерные станки начали заменять станками с программным управлением на перфолентах, затем на магнитных лентах и тогда же появилась специальность «Оператор станков с программным управлением». Для более сложных работ в цехе установили два обрабатывающих центра из города Иванова и два агрегатных станка фирмы HULLER-HILLE   ФРГ, которые за одну установку заготовки могли производить свыше 50 технологических операций. Впоследствии под руководством главного технолога И.И. Наумова локальные системы для каждого станки были объединены в единую цеховую систему гибкого производственного процесса «ГПС», когда одна ЭВМ управляла всеми программируемыми станками в цехе. С 1958 года по 1975 год руководителями цеха №1 были Иванов А.И., Авдеев И.А., Кныш А.Н., Норов Н.М. А с 1975 года 15 лет цехом руководил Забулонов В.С.

Цех №2

В цехе были установлены три ряда токарных станков, образованы  зуборезный, револьверный, пружинный и галтовочный участки. Установлены роботы по изготовлению тел вращения механизма протяжки ленты.  В отдельно отгороженный территории цеха  был размещен опытный участок керамических изделий. В помещении с климатическим контролем установлен универсальный измерительный комплекс, работающий по программе и выдававший распечатку измеряемых параметров. Руководителями цеха были Уланский И.С., Маларев Н.А., Нижник А.А.

Цех №3

Инструментальный цех №3 существовал с самого основания завода. Первым начальником цеха был  Богданов Н.А.(1946-1949).  В 50-е годы инструментальное хозяйства было разделено по специализации на два цеха (№3 и №15). Цех №3 специализировался по изготовлению оснастки. Были созданы участки изготовления штампов, пресс-форм и форм литья, участок приспособлений и нестандартного оборудования. В цехе №15 были созданы  режущий, мерительный и вспомогательный участки, а также участок термообработки.

В разное время инструментальные цеха возглавляли Богданов Николай Александрович, Житинец Михаил Павлович, Амелин Лев Константинович, Горшков Николай Васильевич, Курочкин Владимир Алексеевич, в будущем ставшие крупными руководителями.

Цех №4 – цех штамповки

Со временем старые крупные штампы заменили прессы FINTVL из Швейцарии, которые рубили детали без заусенцев. Начальниками цеха были  Баландин В.А., Запруднов Г.П.

Цех №5

Первым назначением  этого цеха было производство ферритовых сердечников и прошивки из них матриц для запоминающих устройств.

К концу 1971 года был запущен участок напыления ГПС (гибридно-пленочных схем), организованы и работали: фотоучасток, участок химии, участок сборки и герметизации и участок контроля ГПС. Технология вакуумного напыления оказалась очень перспективной, опередила другие НИИ. Было принято решение строить под нее новый корпус с обеспечением чистоты воздуха – 2 пылинки на один кубометр воздуха для производства нестандартных микросборок и многокристальных больших интегральных сборок (МБИС), которые были необходимы для суперЭВМ, выпускаемых заводом, и не выпускало  Министерство электронной промышленности.

В цехе также было освоено производство жидкокристаллических индикаторов. Начальниками цеха были А.Ф.Гурский, В.О.Нифонтов, А.Г.Перевозчиков, Б.В.Шиков.

Цех №6

Каркасно-штамповочный цех по изготовлению шкафов для размещения электронного оборудования, и устройств, выполняющих функции охлаждения, термо- и влагостабилизации, защиты от огня, вибрации, электрических полей и динамических ударов.

В этом цехе от простой электросварки и газосварки дошли до сварок металлов в средах, обеспечивающих космическое качество.

Начальники цеха И.А. Яцук, В.П. Кочегаров, С.Л. Амелин.

Цех №7 – цех покрытий

Цех окрашивал лаками и красками изделия, гальваническим способом хромировал, никелировал, цинковал, кадмировал, воронил, оксидировал детали и изготавливал  однослойные печатные платы на начальном этапе освоения технологии печатного монтажа.

В 1972 году для цеха построен новый корпус, введены в строй  очистные сооружения с современным оборудованием и надежными реагентными методами нейтрализации стоков. Вместо ручных ванн на гальваническом участке заработали автоматические линии УГАЛ-1М,  управляемые вычислительной машиной М-6000.

На лакокрасочном участке внедрены терморадиационный конвейер, установка струйного обезжиривания алюминиевых сплавов, окрасочные камеры. Начал работать участок нанесения сплава никель-кобальт на тела вращения. Запущены в работу установки химического никелирования УХН-901, установка вакуумного напыления.

Цех №8 – литейный цех

Первоначально на заводе использовался «дедовский» метод литья в землю. Для освоения современных методов литейного производства был построен новый корпус и от литья в землю перешли к литью в кокиль (из одной формы можно было отлить десятки изделий). Затем был освоен метод литья в пресс-формы, позволивший делать сотни изделий. Для этого были приобретены итальянские литьевые машины.

В разные годы литейное производство возглавляли Л.И.Борисов, А.Г.Кульков, В.И Камордин.

Цех №9

Технология производства таких изделий, которые осваивал серийным производством завод, требовала и соответствующего оснащения. Для проектирования и изготовления  такого оснащения  в 1959 году  на базе цеха №9 был создан отдел механизации и автоматизации (ОМиА). Это был маленький завод в заводе: у него было собственное конструкторское бюро, механическое и электромонтажное производство. Начальниками за весь период существования ОМиА были А.И.Иванов, А.В.Аршинов, А.Я.Кацнельсон, Ю.П.Чепель, О.А.Волков.

Цех №10 – цех деревообработки

Цех изготавливал ложементы для некоторых видов технологического процесса и упаковки для  изделий и ЗИПов, поставляемых потребителям, в том числе и на экспорт.

Руководителями этого цеха  в разное время были В.Д.Тимонов, П.Е.Дорофеев, В.И. Дементьев.

Цех №11 – опытное производство ОКБ завода

В этом цехе воплощались эскизные проекты инженеров ОКБ в макет, дорабатывались до запуска в серийное производство и проводились испытания. Начальниками этого цеха были А.В. Аршинов, Н.В.Елисеев и В.Н.Серегин.

Цех №12 – сборочный цех

Вначале цех выпускал ламповые импульсные осциллографы   ИО–4, ИО–6 и контрольно-измерительную аппаратуру для радиолокационных станций. После присоединения  прошивочного участка цеха №5 по изготовлению памяти на ферритовых сердечниках к цеху №12 здесь приступили к производству устройств памяти (ферритовые матрицы, кубы), электронные блоки, обеспечивающие запись и считывание информации в ЭВМ, и инженерные пульты для контроля вычислительных кабелей на бифиляр (скрученных вдвое проводов). Был освоен сотовый монтаж, который впервые  использовался в ЭВМ М-10. Начальники цеха А.И. Белешко, В.М. Гладалов, Н.А. Конин, В.И. Жидков, В.С. Козлов, В.Н. Киселев.

Цех №13 – цех сборки плат печатного монтажа

Первоначально моторный участок цеха изготавливал сельсины – двигатели электромеханических счетных устройств, которые в зависимости от подачи электрического сигнала поворачивались на строго заданный угол. В дальнейшем цех стал специализироваться на производстве феррит-транзисторных ячеек, а затем основным направлением работ цеха стала сборка плат печатного монтажа. Этот цех первым на заводе перешел на конвейерное производство сборки плат печатного монтажа, стал применять терморегулируемые многожальные паяльники с дымоотсосами, позволяющими за одно касание впаивать многоконтактные микросхемы. Затем в цехе была внедрена установка пайки многослойных печатных плат волной, применялись роботы  установки микросхем на печатные платы.

Начальники цеха А.В. Гробов, Ю.В. Чепель, Ю.С. Севергин, В.Б. Зыков, В.А. Бубенцов, Колесников, Бочкин.

Цех №14

Цех окончательной сборки функционально законченных устройств и систем.

Первоначально это были системы «ПУАЗО-6», «ПУАЗО-7», «ТРИТОН» и другие.

С конца 50-х годов цех начал выпускать электронные цифровые вычислительные машины (ЭВМ). В этом цехе получили свою жизнь основные разработки ИТМиВТ, в том числе «Эльбрус-1» и «Эльбрус-2» для системы противоракетной обороны (ПРО), и разработки НИИВК М4-2М, М-10 и М-13 для системы предупреждения о ракетном нападении (СПРН).

В разное время руководителями  цеха 14 были: Д.М.Дрознес, Н.И.Добросмыслов, Н.Н.Антипов, Ю.Ф.Козлов, В.М.Ковешников, В.М.Пороховиков, Н.М.Маурин, В.П.Доценко.

Цех №15 – инструментальный цех

В  прошлом он делал и инструменты (режущий, мерительный, вспомогательный), и изготавливал оснастку (штампы, пресс-формы и прочее). Но с развитием завода и увеличением заказов был создан ОИП (отдел инструментального производства), который курировал цех 3 (по производству оснастки) и цех 15 (изготовление инструмента). Начальником ОИП был назначен Н.П.Карпов. В разное время  цехом №15 руководили В.А.Балашов, А.Г. Кудряшов, А.Н. Кныш, А.А. Жаворонков.

Цех № 16 - ремонтно-механический цех

В этом цехе  ремонтировали станочный парк завода. Длительное время цехом руководил Василий Макарович Сергиенко.

Цех №17 – электроцех

Этот цех  обеспечивал электроэнергией все подразделения завода, ремонтировал и содержал электрооборудование. В нем изготавливались специальные электрические безопасные паяльники с внутренним нагревателем 36 вольт, которыми велись все электромонтажные работы на заводе. Цехом длительное время руководили Б.П. Евстигнеев, П.И. Нечипорук.

Цех №18 – котельная

Не только отапливала  помещения завода, но и обеспечивала тропический климат при испытании изделий, поставляемых в жаркие страны, сушил пиломатериалы. Со временем была построена новая современная котельная, которая обеспечивала теплом повышенные потребности завода и прилегающие к заводу поселки: Скобяной, Кирпичный, Афанасово.

Цех №19 – цех изготовления печатных плат

Производство печатных плат, как отдельное структурное подразделение завода было организовано в 1974 году. За 36 лет своего существования цехом были освоены и внедрены в производство десятки новых технологий изготовления печатных плат, в том числе и уникальных многослойных печатных плат для изделий «Эльбрус–1», «Эльбрус–2», М-13, «Эльбрус–3», системы  С–300. Для изготовления этих плат  было приобретено и введено в эксплуатацию  новейшее технологическое оборудование, в своей основе импортное.

сверлильно-фрезерный станок KLG SpeedStar 2

Прецизионный двухшпиндельный сверлильно-фрезерный станок KLG SpeedStar 2.
Максимальный размер заготовки 610х660 мм
Точность позиционирования: +- 0,005 мм

Начальниками цеха были П.И.Астахов, Ю.А.Боев, М.Я.Поповецкий.

Цех № 21 – цех изготовления изделий из плстмасс

В начале выпускались изделия из термореактивных таблеток и порошков (карболитов), затем начали выпускать платы, армированные монтажными контактами. С совершенствованием технологических процессов в цехе были установлены термопласт-автоматы, которые из гранул могли прессовать объемные изделия до 6 кг веса.

Руководителями цеха были Б.И. Потехин, В.П. Кочегаров, Н.Г. Ямсков.

Цех №30 – сборочный цех

Этот цех был образован в 1953 году и просуществовал до 1993 года. Цех осуществлял изготовление механизмов, кабелей, аккумуляторов и общую сборку изделий, монтаж, регулировку и сдачу их ОТК завода и заказчику. Цех выпускал «ПУАЗО-6», «КАСКАД» в двух модификациях, «Лотос».

В 1959 году цех приступил к изготовлению одной из первых транзисторных машин ЭВМ М-4.

В начале 60-х годов цех начал изготавливать новое поколение вычислительных машин и комплексов на феррит-транзисторных ячейках: изделия «Краб», «Транзистор», «Вектор».

В 1968 году в цех 30 перешло изготовление магнитных головок и магнитных барабанов. Впоследствии  изготавливались накопители на магнитных барабанах, магнитной ленте, магнитных дисках, голографические устройства, световые кабели  и др. Начальниками цеха были Д.М.Дрознес, А.В.Гробов, В.И.Шаронов, Г.А.Чабанов, А.П.Полтев.

ЦЕХ №35 – монтажно-регулировочный цех

Этот цех был промежуточным в системе завода. В цехе шло изготовление радиоэлектронной аппаратуры и других компонент для комплектования функционально законченных изделий, выпускаемых цехами №12, №14, №30.

Сорокина Нина

Сорокина Нина – инженер по наладке и испытаниям цеха №35

Выполнялись следующие виды работ: сборка, монтаж радиоаппаратуры, намотка катушек, вязка жгутов, изготовление ленточных сердечников, пропитка, покраска, лакирование изделий, маркировка, регулировка и испытания радиоаппаратуры и другие.

С 1965 по 1993 год цех обеспечивал своей продукцией серийный выпуск выпускными цехами изделий специального назначения, в том числе и цифровых ЭВМ.

Начальниками цеха были: Сенников И.А., Веселов Н.И., Кацнельсон А.Я., Дороднов А.Н., Пороховников А.Г., Кузин С.П., Дудников А.А.

За период 1958-91гг. завод освоил серийное  производство целого ряда вычислительных машин, комплексов  и внешних устройств для важнейших оборонных систем страны:

  • ЭВМ  БШМ и БШВЦ разработки НПО «Алмаз».
  • ЭВМ  М-40, М-50, 5Э92б, 5Э51, 5Э26, МВК «Эльбрус-1», МВК «эльбрус-2», опытные образцы МВК «Эльбрус-3» и «Эльбрус-3-1»,  40У6 разработки ИТМиВТ.
  • Вычислительный комплекс «Азов» разработки ИТМиВТ.

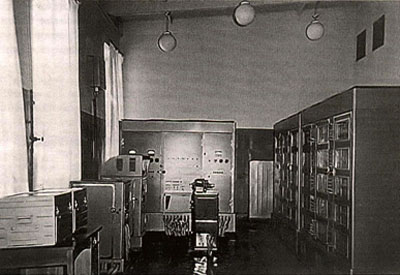

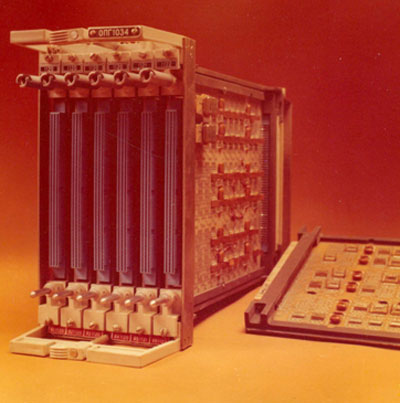

  • ЭВМ М-4, М4-М, М4-2М, М4-3М, М-10, М-13 разработки ИНЭУМ, НИИВК.
  • Подвижный вычислительный комплекс «Бета-3» разработки НИИ «Аргон».
  • Ряд процессоров сопряжения НПО «Комета» и ИТМиВТ.
  • Гамму накопителей на магнитных барабанах и магнитных дисках разработки НИИВТ и ряда других.
  • Уникальное производство запоминающих устройств на ферритовых сердечниках.

Флагман освоения  и серийного производства вычислительных средств специального назначения Загорский ордена Октябрьской революции и ордена Трудового Красного Знамени электромеханический завод (ЗЭМЗ)  в период  1958 - 1993 годов успешно прошел все этапы развития вычислительной техники в СССР от ламповой ЭВМ  первого поколения М-40  до суперкомпьютера четвертого поколения - модульно-конвейерного процессора «Эльбрус-3-1» (МПК).

Серийное производство от ЭВМ М-40 до МКП «Эльбрус-3-1»

ЭВМ М-40

Резкий поворот Загорского электромеханического завода в сторону производства цифровой вычислительной техники произошел в 1957 году подготовкой серийного производства  ЭВМ М-40. Разработка этой ЭВМ была завершена в 1956 году в ИТМиВТ Академии наук СССР (главный конструктор академик С.А.Лебедев) совместно с ОКБ ЗЭМЗ (нач. ведущего НТО С.А.Устинов). Эта машина предназначалась для системы ПРО с кодовым названием «Система А-35», создаваемой Генеральным конструктором Кисунько Г.В.

Ламповая  ЭВМ  М-40 была самой быстродействующей в СССР  на тот период вычислительной машиной. Все основные устройства машины (арифметики,  управления, оперативной памяти, внешней памяти) имели автономные узлы управления и работали параллельно. Впервые был использован принцип мультиплексного канала, благодаря которому удалось осуществить прием и выдачу информации из десяти асинхронно работающих линий обмена с радиолокационными станциями при общей  пропускной способности 1 млн. бит/с.

Техническое сопровождение производства ЭВМ  М-40  и  М-50 осуществлялось научно-техническим отделом ОКБ, возглавляемым Сергеем Александровичем Устиновым.

Технические характеристики ЭВМ М-40.

  • Быстродействие до 40 тыс. операций в секунду,
  • оперативная память на ферритовых сердечниках емкостью 4096 слов, цикл 6 мкс,
  • представление чисел с фиксированной запятой,
  • разрядность 36,
  • система элементов ламповая и феррит-транзисторная,
  • внешняя память — магнитный барабан емкостью 6 тыс. слов.

ЭВМ М-50

ЭВМ М-50 представляла собой модификацию  М-40 для выполнения арифметических операций с плавающей точкой, рассчитанная на применение в качестве универсальной ЭВМ. Введена в строй в 1959 году. Элементная база: лампы, ферриты, полупроводниковые транзисторы и диоды.

На базе М-40 и М-50 был создан двухмашинный контрольно-регистрирующий комплекс, на котором обрабатывались данные натурных испытаний системы ПРО.

сеть про

4 марта 1961 года экспериментальным комплексом системы ПРО (система «А»), управляемым с земли ЭВМ М-40, впервые в отечественной и мировой практике было продемонстрировано поражение головной части баллистической ракеты на траектории ее полета.

ЭВМ  М-4.

В апреле 1958 года  Постановлением СМ СССР N389185  Загорско­му электромеханическому заводу поручалось изготов­ление ЭВМ М-4, разработанной в ИНЭУМе главным конструктором М.А.Карцевым. ЭВМ М-4 предназначалась для управления и обработки информации РЛС ЦСО-П  экспериментального радиолокационного комплекса контроля космического пространства, создаваемого в Радиотехническом институте под руководством академика А.Л.Минца. В кон­це апреля 1958 года полный комплект конструк­торской документации на машину был пос­тавлен заводу. Руководство завода выделило группу специалистов ОКБ для согласования и приемки документации и подготовки производства. Руководитель  группы  старший инженер Усков. Институт направил на завод группу разработчиков для оперативного решения на заводе всех вопросов, возникающих в процессе подготовки и ведения производства машины.

ЭВМ  М-4 одна из первых транзисторных машин в Советском Союзе. Использовались транзисторы П-16 и германиевые диоды Д9.

Внутренние запоминающие устройства строились на ферритовых сердечниках.

Летом 1959 года завод изготовил два комплекта устройств машины и отгрузил их в РТИ для комплексной стыковки. В декабре 1959 года первый комплект  М-4 был отправлен на объект в район озера Балхаш для стыковки с аппаратурой РЛС, отладки рабочих программ и организации по этой  программе совместной работы ЭВМ М-4  и РЛС. Летом 1962 года  первый комплект ЭВМ М-4 совместно с РЛС ЦСО-П успешно выдержал совместные испытания, и  ЭВМ М-4 была рекомендована к серийному производству для использования в Системе предупреждения о ракетном нападении (СПРН).

Блок-схема М-4

Блок-схема М-4

Основные технические характеристики.

  • Система счисления  -  двоичная.
  • Количество двоичных разрядов  -  23.
  • Представление чисел  -  с фиксированной запятой.
  • Среднее быстродействие  -  20 тыс. оп/с.
  • Объём ОП -  1024 23-разрядных чисел.
  • Объём ПП  программ  -  1024 23-разрядных чисел.
вид М-4

Общий вид ЭВМ М-4

ЭВМ М4-М.

Для использования второго комплекта М-4 в совместной работе с РЛС ЦСО-С, потребовалось специальное устройство первичной обработки информации УПО. Была разработана принципиально новая потенциальная система логических элементов с применением высокочастотных диффузионных транзисторов серии П-403. Архитектура УПО содержала широкоформатные  регистры, обеспечивающие параллельную обработку до 16 радиолокационных сигналов. Все электронное оборудование УПО размещалось в одном типовом шкафу  М-4. В марте 1962 года завод изготовил это устройство  для доукомплектования второго комплект М-4, который  с обозначением М4-М был направлен на объект к РЛС ЦСО-С.

23.12.1963 года был утвержден акт комиссии по успешному завершению совместных испытаний  ЭВМ М4-М с РЛС ЦСО-С. В основу акта положены результаты  совместной работы М4-М и технического комплекса  по обнаружению и сопровождению искусственных спутников земли.  Машины  М-4 и М-4М находились в эксплуатации до конца 1966 года.

ЭВМ 5Э92б

Фильцев

Э.Р.Фильцев

Мушников

В.А.Мушников

Квашнин

Н.Г.Квашнин

В 1961 году ЗЭМЗ приступил к производству специализированной электронной вычислительной машины 5Э92б, разработанной в ИТМиВТ под руководством главного конструктора С.А.Лебедева. От завода эту работу возглавили начальник ведущего научно-тематического отдела ОКБ С.А.Устинов и входящие в этот отдел начальники лабораторий Э.Р.Фильцев, В.А.Мушников, Н.Г.Квашнин и нач. КБ В.Н.Пахомов.

Эта ЭВМ представляла собой модернизированный вариант ЭВМ М-40 и входила уже в боевую систему А-35, а также применялась в вычислительных и управляющих информационных комплексах ПРО,  комплексах управления космическими объектами, центрах контроля космического пространства и др.

5Э92б – полностью транзисторная машина. Конструкция  ячеечная.  Элемент замены блок, содержащий 30 ячеек.  ЭВМ состояла из двух процессоров (большого и малого),  работающих  с общей оперативной памятью. Малый процессор управлял работой  4-х НМБ (по 16 тыс. слов каждый) и 16 НМЛ. Он также обеспечивал работу ЭВМ с 28 телефонными и 24 телеграфными дуплексными каналами связи.

Технические характеристики 5Э92б.

  • Быстродействие большого процессора 500 тыс. оп/с., малого  37 тыс. оп/с.
  • Представление чисел – с фиксированной запятой.
  • Разрядность  - 48.
  • Ёмкость оперативной памяти  -  32 тыс. слов.
  • Основной цикл работы  -  2 мкс.

В машине 5Э92б был реализован принцип многопроцессорности, внедрены новые методы управления внешними запоминающими устройствами, позволившие осуществить одновременную работу нескольких машин на единую внешнюю память.  Предусматривалась возможность объединение  ЭВМ в системы. В состав системы могло входить 2, 4 или 8 ЭВМ.

В 1964 году ЭВМ 5Э92б прошла межведомственные испытания. В 1967 году - совместные испытания комплекса из 12 машин.

ЭВМ 5Э51

ЭВМ 5Э51 является модификацией ЭВМ 5Э92б.  Серийный выпуск  на Загорском  электромеханическом заводе и эксплуатация в системе ПРО начались  в 1965 году.

Отличительные особенности:

  • представление чисел с плавающей запятой,
  • виртуальная память,
  • многозадачный режим работы с аппаратной поддержкой защиты по оперативной памяти и каналам обмена с внешней памятью.

ЭВМ М4-2М

В марте 1963 года  Загорскому электромеханическому заводу Решением ВПК  было поручено серийное производство для  СПРН ЭВМ второго поколения М4-2М, разработанной в ИНЭУМе главным конструктором  М.А.Карцевым. Начальники ведущего НТО ОКБ ЗЭМЗ В.А.Мушников, нач. лабораторий А.Г.Мищенко, А.Е.Ковалев

М4-2М предназначалась для построения многомашинных вычислительных комплексов, обеспечивающих непрерывную круглосуточную работу в режиме реального времени на трех уровнях вычислительной сети СПРН. В связи с этим  М4-2М  включала в свой состав три модификации ЭВМ (5Э71, 5Э72, 5Э73), различающихся объемами внутренней памяти, которые предназначались соответственно для обработки информации РЛС, КП радиолокационных узлов и КП  СПРН. Для этого  на конструктивной и элементной базе   М4-2М предстояло дополнительно создать и освоить производством внешний вычислитель (ЭВМ 5Э79)  и системы внешних устройств СВУ 79-1 и  СВУ-79-2.

ОКБ ЗЭМЗ  для ЭВМ М4-2М разработал и освоил производство печатающего устройства БП-20М.  Для СВУ-79-1 и СВУ-79-3 заводом разработана и освоена производством внешняя память ВП-79 с устройством управления УБ и 4-мя шкафами МБ с магнитными барабанами.

М4-2М
Типовая ячейка

Типовая ячейка

Конструкция блока

Конструкция блока

Полный комплект конструкторской документации на ЭВМ М4-2М (мод. 5Э71) завод получил в сентябре 1963 года и сразу же приступил к изготовлению серийных образцов. В декабре 1964 года завод поставил на объект первую серию из 6 комплектов М4-2М (мод. 5Э71). В последующие годы по планам Заказчика завод поставлял все три модификации машин М4-2М.

Технические характеристики М4-2М

  • Система счисления  -  двоичная
  • Количество двоичных разрядов - 29
  • Представление чисел -  с плавающей запятой
  • Быстродействие - 220 тыс. оп/с
Объёмы памяти модификаций:5Э715Э725Э73
Оперативная память(Кбайт) 30 60 120
Постоянная память (Кбайт) 60 120 120

ЭВМ М4-3М

ЭВМ  М4-3М  (мод. 5Э79)  – внешний вычислитель вычислительного комплекса 5К31 командного пункта СПРН. Главный конструктор М.А.Карцев.  Внешний вычислитель М4-3М работал в единой связке с ЭВМ мод. 5Э73. Он представлял собой ЭВМ параллельного действия, оперирующую 29-разрядными числами. Структура командного слова отвечала принципу, принятому для команд М4-2М. В состав этой машины входил диспетчер каналов, который обеспечивал  прием и хранение запросов от различных устройств сопряжения, прием команд от центрального процессора, организацию приоритетного обращения к оперативной памяти.

Производство  ЭВМ 5Э79   на заводе началось в 1966 году. Было изготовлено три комплекта этих машин.

СВУ-79-1 и СВУ-79-2, предназначенные для построения вычислительных комплексов на КП радиолокационных узлов и КП  всей системы ПРН, производились заводом с 1966 года и поставлялись на объекты Заказчика одновременно с машинами М4-2М (соответственно с 5Э72 и 5Э73).

В состав СВУ-79-1 входило устройства ВП-79 – абонентское сопряжение внешней памяти на магнитных барабанах и АС-79-1 – абонентское сопряжение  перфокарточного ввода-вывода и печати. В состав СВУ-79-2 дополнительно включались: абонентская система АС-79-2 с контроллерами каналов передачи данных и средств отображения и система  АС-79-3 с контроллерами средств управления командного пункта.

В 1964 – 1969 годах завод изготовил и поставил на объекты Заказчика свыше  50 комплектов ЭВМ М4-2М,  доукомплектованных для построения вычислительных комплексов соответствующими системами СВУ-79-1, СВУ-79-2 и внешними вычислителям ЭВМ  5Э79.

В 1971 году первая очередь Системы предупреждения о ракетном нападении СССР прошла Государственные испытания,  была принята на вооружение Советской армии и поставлена на круглосуточное непрерывное боевое дежурство.

ЭВМ 5Э89 (Курс)

В 1962 году ЗЭМЗ приступил к изготовлению ЭВМ 5Э89 (Курс), разработанной в ЦНИИ «Агат» главным конструктором Я.А.Хетагуровым. Начальник ведущего НТО ЗЭМЗ Григорий Степанович Абашкин.

Абашкин Г.С.

Абашкин Г.С.

Первая отечественная подвижная (в автоприцепе) полупроводниковая вычислительная специализированная машина «Курс-1»  предназначалась для использования в системе противоздушной обороны (ПВО) страны. Технические решения, заложенные в ЭВМ  «Курс-1», позволили  использовать ее в качестве унифицированной ЭВМ, обеспечившей вторичную обработку информации в реальном масштабе времени на радиолокационных узлах ПВО страны.

В ЭВМ «Курс-1» впервые в отечественной практике был использован мультипроцессорный режим работы с разделением времени и с выполнением операций с частями слов.

5Э89

Основные характеристики ЭВМ 5Э89.

  • Система представления чисел –  двоичная с фиксированной запятой.
  • Количество разрядов в слове  -  20.
  • Числовая часть  -  19 разрядов,  знак числа  -  1 разряд.
  • Система команд  -  одноадресная.
  • Оперативная память  -  1984 20-разрядных числа.
  • Емкость ЗУК  - 2048 20-разрядных чисел.
  • Емкость ДЗУ  - 2048  20-разрядных чисел.

Производство ЭВМ  «Курс-1» продолжалось до 1987 года.

ЭВМ «Курс-1» использовалась  для управления огнем по воздушным, морским и береговым  целям на кораблях МВФ: противолодочный крейсер «Москва, ракетный крейсер «Адмирал Зозуля», БПК  «Кронштадт»,  «Иван Вахромеев» Торпедные катера, десантные корабли, корабли снабжения и др.

ЭВМ  5Э26

Серия управляющих машин  ЭВМ 5Э26  была разработана  для использования в  ЦВК системы  С-300П. Головной разработчик  -  ИТМиВТ,  ЗЭМЗ  -  соразработчик и головной производитель. Главный конструктор В.С.Бурцев. Конструкция ЦВК разрабатывалась специалистами ОКБ ЗЭМЗ двух научно-тематических отделов:

  • центральный процессор -  НТО под руководством Марка Ильича Одесского, начальника лаборатории Б.А.Вайсбурда, начальника КБ Б.А.Захарова;
  • устройства памяти – НТО под руководством Н.Г.Квашнина, начальников лабораторий Ф.И.Жданова, Е.В.Козинцева, В.Н.Речинского и нач. КБ В.Н.Пахомова.
Одесский М.И.

Одесский М.И.

5Э26 является первой в СССР мобильной управляющей  многопроцессорной  вычислительной системой  построенной по модульному принципу, с высокоэффективной системой автоматического резервирования, базирующейся на аппаратном контроле и обеспечивающей возможность восстановления процесса управления при сбоях и отказах аппаратуры, работающей в широком диапазоне климатических и механических воздействий, с развитым математическим обеспечением и системой автоматизации программирования.

Первоначально в серию входили только две ЭВМ  -  5Э261  и  5Э262.  С появлением новой элементной базы  в середине 1980 годов для системы С-300П были разработаны  программно-совместимые с первыми моделями серии  ЭВМ  5Э265 и  5Э266,  ставшими самыми массово выпускаемыми вычислительными комплексами СССР. Было выпущено около  1,5 тыс. экземпляров.

Управляющий компьютер ЭВМ 5Э262

Управляющий компьютер ЭВМ 5Э262

5Э262

ЭВМ 5Э261

В процессе разработки и производства машин заводом были найдены и освоены  новые технологические решения,  внедрено современное технологическое оборудование, создано уникальная контрольно-измерительная аппаратура.

В том числе:

  • наличие в платах, кроме сквозных, глухих (внутренних) металлизированных отверстий для межслойных переходов;
  • наличие специальных слоев «земли» и «питания» с большой площадью проводников шин разводки;
  • большая (на конец 60-х годов) МПП (8-слойные МПП-2 имели размеры 280х220мм).

Впервые были созданы:

  • система автоматизированного проектирования на ЭВМ ячеек, блоков и др.;
  • технологическая база, производственные участки автоматизированного изготовления;
  • специальное оборудование (координатограф, сверлильные станки, линии химико-гальванических покрытий, прессы и т.п.);
  • контрольно-измерительная аппаратура для проверки качества печатного монтажа и металлизации, устойчивости МПП к различного рода воздействиям;
  • участки со специальным инженерным обеспечением (гермозоны, очистные сооружения);
  • методики, оборудование и оснастка для наладки, контроля и разнообразных испытаний ячеек, блоков и шкафов;
  • ОЗУ было выполнено на новых ферритовых сердечниках, разработанных в ИТМиВТ, а для обеспечения устойчивости накопителей ОЗУ к механическим климатическим воздействиям в полевых условиях эксплуатации матрицы из сердечников заливались специальным эластичным компаундом;
  • принципиально новым устройством памяти , разработанным специально для ЦВК 5Э26, явилось запоминающее устройство команд (ЗУК), выполненных на ферритовых сердечниках с двумя отверстиями - биаксах.

ЗУК удовлетворял очень жестким требованиям к памяти команд ЦВК:

  • обеспечивать хранение информации без какого-либо потребления энергии;
  • устойчивость ко всем видам возможных внешних воздействий
  • механическим, климатическим, радиационным, электромагнитным;
  • иметь достаточно большую емкость;
  • возможность простой электрической перезаписи информации, для частого внесения изменений в программы.

ЦВК  5Э265, 5Э266.

Вайсбурд Б.А.

Вайсбурд Б.А.

В 1977 году по результатам заводских и государственных испытаний и эксплуатации ЦВК 5Э26 было принято решение разработать новые модели ЦВК  5Э26. Разработка ИТМиВТ. Главный конструктор В.С.Бурцев. Разработчик конструкторской документации  ЗЭМЗ ПО «3везда». Заместитель главного конструктора по разработке Борис Абрамович Вайсбурд.

Архитектура сохранилась прежней, но потребовалась практически новая разработка всех ячеек, блоков и шкафа ЦВК.

Ячейки сохранили свои размеры, а конструкция печатных плат была улучшена. ЦВК выпускались в двух модификациях: малая  -  (5Э262, 5Э266)  и большая  -  (5Э261, 5Э265) машины. Отличались они тем, что большая машина имела не одну, а две секции памяти, при этом емкость командной и оперативной памяти удваивалась.

5Э265

ЭВМ М-10  (5Э66)

В июне 1970 года ЗЭМЗ  начал производство ЭВМ М-10, предназначенной для построения вычислительных комплексов дальнейшего развития СПРН страны. Разработка НИИ вычислительных комплексов (НИИВК), главный конструктор М.А.Карцев. Начальник ведущего НТО ОКБ

В.А.Мушников, начальники лабораторий А.Г.Мищенко, В.С.Мухтарулин, А.Е.Ковалев. К машине предъявлялись высокие эксплуатационные  требования: производительность не менее 5 млн. оп/с., объем внутренней памяти не менее 5 Мбайт. Добиться такой производительности на существующей в то время элементной базе было возможным только распараллеливанием всех вычислений при решении задачи.   М-10  являлась  многопроцессорной векторно-параллельной ЭВМ и обеспечивала распараллеливание вычислений на всех 4-х уровнях: программ, команд, данных, слов. Это обеспечивалось построением сильно разветвленной архитектуры и требовало значительного количества элементов. (Машина содержала 386 тыс. микросхем  «Посол», 353 тыс. транзисторов и полупроводниковых диодов, 42,5 млн. ферритовых сердечников, 1,4 млн. резисторов и 1,4 млн конденсаторов). Полный комплект оборудования машины составлял  10 пультов и 31 шкаф, из которых 21 шкаф занимала электроника внутренней памяти.

Ведущие специалисты ЗЭМЗ по ЭВМ М-10

Ведущие специалисты ЗЭМЗ по ЭВМ М-10:
в первом ряду А.Г. Мищенко, В.С. Мухтарулин, А.В. Алексашин,
во втором ряду А.Е. Ковалев, И.Р. Павленко, В.А. Мушников.

В 1974 году ЗЭМЭ изготовил и поставил три комплекта ЭВМ М-10 вычислительного комплекса 5К31 на КП СПРН. В 1976 году в составе объекта М-10 и ВК 5К31 успешно выдержали Государственные испытания и поставлены на боевое дежурство.

м-10

Общий вид ЭВМ М-10

Конструкция блока М-10.

Конструкция блока М-10.

Основные технические характеристики.

  • Среднее быстродействие 5,1 млн. оп/с.
  • Общий объем внутренней памяти 5 Мбайт.
  • Емкость буферной памяти мультиплексного канала 64 Кбайта.
  • Система прерывания команд 72-канальная с 5 уровнями приоритетов.
  • Обеспечивается одновременная работа в режиме разделения времени восьми пользователей на восьми математических пультах.
  • В одном машинном такте одновременно выполняются операции с фиксированной и плавающей запятыми.
  • Предусмотрены векторные операции. Например, за один такт может быть произведено вычисление скалярного произведения вектора.

ЭВМ М-10М  (мод. 66И6).

В 1976 году электронная промышленность освоила интегральные схемы памяти. По Решению ВПК  в целях сокращения объема оборудования М-10 в НИИВК были разработаны новые запоминающие устройства для М-10. В 1978 году ЗЭМЗ освоил производство новых устройств памяти, и машина стала выпускаться с обозначением М-10М. Количество шкафов с 31 уменьшилось до 14.

Вычислительные машины М-10 и М-10М были полностью взаимозаменяемы и программно совместимы.

На базе ЭВМ М-10  и М-10М были построены вычислительные комплексы  63И6  и  68И6  РЛС  «Дарьял», ВК  5Э64 для системы космического обнаружения запуска баллистических ракет по их

 факелам, спецвычислитель 65И6 для полигонного образца Дон-2НП, ВК 17Л6 для запасного КП  СПРН и другие.

Для построения этих вычислительных комплексов ЗЭМЗ освоил производство специальных устройств сопряжения, разработанных НИИВК. Для ВК 5К31 КП СПРН были изготовлены  устройства 5Я34; для ВК 5Э64  устройства 5Я35;  для ВК  РЛС «Дарьял» специальные  устройства сопряжения 64К6,   устройства абонентского сопряжения АБ-1, диспетчер каналов ДКС и устройства внешней памяти на магнитных дисках и магнитной ленте; для спецвычислителя 65И6 устройство 67К6; для ВК 17Л6 устройство абонентского сопряжения АБ-2.  Все эти устройства поставлялись одновременно с ЭВМ М-10  или М-10М.

Всего было изготовлено и поставлено Заказчику около 50 комплектов машин и устройств сопряжения их с аппаратурой объектов. Эти машины совместно с ЭВМ М4-2М обеспечивали  сплошной радиолокационный барьер вдоль границ СССР.

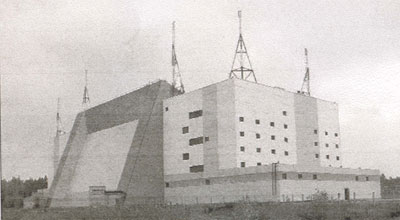

РЛС «Дарьял»

РЛС «Дарьял»

Фото из газеты «Правда» от 01.04.1990 года

Фото из газеты «Правда» от 01.04.1990 года

МВК  «Эльбрус»

МВК  Эльбрус-1   -  первая в мире коммерческая ЭВМ с суперскалярной архитектурой.  Разработчик ИТМиВТ, главный конструктор В.С.Бурцев. Завод изготовитель ЗЭМЗ.

Жемерикин Н.И.

Жемерикин Н.И.

Начальник ведущего НТО  ЗЭМЗ   Николай Игнатьевич Жемерикин.

К участию в разработке и к подготовке производства  многопроцессорного вычислительного комплекса  «Эльбрус-1»   ЗЭМЗ приступил в 1974 году.

Компьютер имел модульную конструкцию и мог включать от одного до десяти процессоров на базе схем средней интеграции (интегральные схемы  ИС «Логика-2).

Быстродействие компьютера достигало 15 млн оп/с.

Объем оперативной памяти, общий для всех процессоров, составлял 64 Мбайта.

Для организации передачи потоков данных между оперативной памятью и периферийными устройствами могли использоваться специальные процессоры ввода-вывода. Таких процессоров могло быть до четырех. Они имели свою собственную память и работали параллельно с центральным процессором.

Промышленный выпуск МВК «Эльбрус-1» начался с 1979 года.

Типовой шкаф МВК «Эльбрус-1» представляет собой автономную систему, на базе которой построены центральный процессор и процессор ввода-вывода. Она состоит из двух логических стоек и  стойки  питания-охлаждения. Система охлаждения – двухконтурная замкнутая воздушно-жидкостная.

МВК «Эльбрус-1»  использовался на объектах системы ПРО и в центре контроля космического пространства.

Наладка Эльбруса - 1

Наладка Эльбруса - 1

Типовой шкаф МВК «Эльбрус»

Типовой шкаф МВК «Эльбрус»

МВК  «Эльбрус-2».

В 1981 году ЗЭМЗ приступает к производству МВК «Эльбрус-2».  Разработчик ИТМиВТ, соразработчик ОКБ ЗЭМЗ.  Главный конструктор В.С.Бурцев. Начальник ведущего НТО  завода Николай Григорьевич Квашнин, главный инженер ОКБ  Валентин Николаевич Пахомов.

Высокая производительность  МВК «Эльбрус-2» обеспечивается архитектурными особенностями системы, среди которых, прежде всего, необходимо отметить параллелизм обработки.  Многопроцессорность системы «Эльбрус-2» заключается в том, что модули центральных процессоров (ЦП) и процессоров ввода-вывода (ПВВ) работают с общей оперативной памятью параллельно и независимо друг от друга.

В МВК могут входить от 1 до 10 модулей ОП   и от 1  до  4  ПВВ.

Организационная схема МВК «Эльбрус-2»

Организационная схема МВК «Эльбрус-2»

Каждый модуль ПВВ  имеет 40 каналов связи: 8 быстрых каналов для магнитных барабанов, магнитных дисков и 32 стандартных канала для прочих устройств ввода/вывода.

Работа системы с удаленными объектами по линиям связи осуществляется с помощью процессора передачи данных (ППД), который является самостоятельным модулем, имеющим собственную систему команд и внутреннюю память.

Каждый из ЦП  и ПВВ симметрично связан с каждым из модулей ОП. Через ПВВ к центральной части подключается  внешняя память, устройства ввода/вывода и процессоры передачи данных. Обмен данными между оперативной и внешней памятями инициируется ЦП, но происходит независимо от работы ЦП  по шинам связи ПВВ.

В отличие от элементной базы МВК «Эльбрус-1» (ИС «Логика-2») в МВК «Эльбрус-2» используются сборки мультичипов и микросхем ИС-100

Максимальная производительность МВК  «Эльбрус-2» составляет 120 млн. оп/с.

Максимальный объем оперативной памяти 16 млн. 72-разрядных слов (144 Мбайт).

Инженерный пульт МВК «Эльбрус-2»

Инженерный пульт МВК «Эльбрус-2»

В 1988 году  МВК «Эльбрус-2» в составе информационного комплекса ЦУП принимал участие  в запуске на орбиту и посадке многоразового космического корабля «Буран».

В 1991 году проведены государственные испытания комплекса  на базе четырех 10-процессорных МВК «Эльбрус-2» в составе боевой системы ПРО города Москвы и Центрального промышленного района  -  системы А-135.

МВК «Эльбрус-2 также был установлен в Центре управления полетами, в «Арзамасе-16»,   «Челябинске -70».

ВК  МСМ

В 1973 году ЗЭМЗ получил задание приступить к производству ВК  МСМ. Разработчик НИЦЭВТ МРП СССР. Главный конструктор А.М.Ларионов. Завод-изготовитель  - ЗЭМЗ  ПО «Звезда». Начальник ведущего НТО завода Анатолий Иванович Голубев.

ВК  МСМ – машина для управления программой спутников в системе наблюдения и предупреждения.
  • Производительность - 140 тыс. оп/с.
  • Представление чисел - фиксированная и плавающая точка.
  • Разрядность чисел:
    • фиксированная точка - 12 и 24
    • плавающая точка - 48
  • Время выполнения операций:
    • сложение с фиксированной точкой - 2,4 мкс
    • сложение с плавающей точкой - 6,4 мкс
    • умножение с фиксированной точкой - 12 мкс
    • умножение с плавающей точкой - 22,4 мкс
  • Число основных команд  -  62.
  • ОЗУ ёмкостью 32 тыс. 24-разрядных слов
  • ДЗУ ёмкостью  32 тыс.  24-разрядных слов
  • Внешняя память:
    • накопитель на магнитном барабане НБ-10
    • накопитель на магнитной ленте ЛПМ-14
  • Периферийные устройства:
    • печатающее устройство АЦПУ 64-5
    • фотосчитывающее устройство ФСМ-7
    • перфоратор выходной ленточный ПЛ-150
  • Занимаемая площадь  -  45 кв. метров
ВК МСМ

ВК МСМ

«Бета- 3М»

В 1980 году ЗЭМЗ приступил к производству бортового вычислительного комплекса «Бета-3М». Начальник  ведущего НТО ЗЭМЗ  Анатолий Иванович Голубев. Разработка   НИЦЭВТ,  главный конструктор В.И.Штейнберг.

Комплекс «Бета-3М» предназначен для сбора, обработки и представления информации  в удобном для принятия решения  виде и ее передачи потребителям по каналам связи. Установлен на  многоцелевом легком  гусеничном бронированном шасси (МТЛБУ), работает на ходу

В состав комплекса входят вычислительные средства, аппаратура передачи данных для автоматизированного обмена телеграфными телекодовыми сообщениями, средства радио и телефонной связи, средств жизнеобеспечения и агрегат электропитания.

Система вычислительных средств включает в себя  бортовую ЭВМ А-40,  пульт управления, устройство управления внешними устройствами, устройствами внешней памяти и периферийное оборудование.

Технические характеристики:

  • система команд  -  60 команд ЭВМ «Ритм-20»
  • емкость  ОЗУ -  32 Кбайт
  • емкость ПЗУ -  128  Кбайт
БЦВК «Бета-3М»

БЦВК «Бета-3М»

ЭВМ А-40

ЭВМ А-40

ЭВМ М-13

Разработчик НИИВК. Главный конструктор М.А.Карцев. Изготовление ЭВМ М-13 поручалось заводам ЦНПО «Вымпел» - Днепропетровскому машиностроительному заводу (головной) и Южному радиозаводу. Машина предназначалась для управления и обработки информации РЛС  четвертого поколения «Дарьял-У» СПРН.

Конструктивные единицы машины – ячейка, блок, шкаф. Электрические соединения элементов в ячейках  и объединение ячеек в блоках обеспечивались многослойными печатными платами. Объединение блоков в шкафу и шкафов в машине осуществлялось с помощью жгутов с разъемами.

При разработке конструкторской документации на ячейки и блоки  использовалась программа САПР многослойных печатных плат, внедренная на ЭВМ М-10. Полученные машинные носители обеспечивали изготовление ячеек и объединительных плат блоков на станках с программным управлением.

Конструкция блока с ячейками

Конструкция блока с ячейками

В 1981 году конструкторская документация на ЭВМ М-13 была передана  на оба завода изготовителя для запуска в производство. Но к производству эти заводы не приступили ни в 1982, ни в 1983 году.

В ноябре 1983 года приказом Министерства радиопромышленности изготовление ЭВМ М-13 поручается Загорскому электромеханическому заводу.

 Начальник ведущего НТО ОКБ Валерий Александрович Мушников. В январе 1984 года ЗЭМЗ получил полный комплект конструкторской документации и приступил к изготовлению головного образца машины.

Конструкторская документация НИИВК в виде машинных носителей с программами для работы станков с программным управлением, а также высокий уровень организации производства и оснащения технологическим оборудованием завода, широкий парк станков с программным управлением  обеспечили успешный запуск в производство этой машины.

В 1986 году ЗЭМЗ изготовил  и поставил в НИИВК для комплексной стыковки все устройства головного образца ЭВМ М-13 и развернул серийное изготовление устройств промышленных образцов машины. В 1987 году в НИИВК головной образец М-13 прошел испытания по техническим условиям с участием представителей Заказчика института и завода. В 1988 году ЗЭМЗ поставил на объект в район озера Балхаш 6 комплектов устройств М-13  для комплексной стыковки, построения вычислительного комплекса  4МПО и сопряжения его с аппаратурой РЛС «Дарьял-У»

М-13 является многопроцессорной векторно-конвейерной ЭВМ с конвейеризацией на уровне данных. В ней имеется векторное арифметическое устройство с параллельными перестраиваемыми конвейерными устройствами обработки, каждое из которых выполняет в данный момент в режиме конвейера одну и ту же операцию,  но с различными операндами. В ее состав входит два вида процессоров: центральная процессорная часть (универсальный процессор) и специализированная процессорная часть - спецпроцессор, предназначенный для цифровой обработки сигналов.

Машина имеет модульное построение и допускает поставку устройств в различной комплектации. Два модуля центральной процессорной части имеют постоянный состав. В специализированной части по требованию потребителя обеспечиваются при комплектации широкие возможности.

В части элементной, конструктивной и технологической   базы М-13 использовались наиболее прогрессивные технические решения. В логических узлах применялись микросхемы типа ТТЛ серий 133, 130, 530.  для запоминающих устройств использовались микросхемы полупроводниковой памяти широкого применения.

С 1986  по 1992 год завод изготовил и поставил Заказчику около 18 комплектов  серийных образцов ЭВМ М-13.

ЭВМ М-13

ЭВМ М-13

РЛС «Дарьял-У»

РЛС «Дарьял-У»

Технические характеристики ЭВМ М-13

Центральная процессорная часть.

  •  Быстродействие, оп/с. 12 млн.  24 млн. 48 млн.
  • Емкость внутренней памяти, Мбайт 8,517  34

В том числе:

  • ОПГ (1-й уровень), Мбайт 0,25  0,5 1,0
  • ППГ,  Мбайт  0,25  0,5 1,0
  • ОПГ (второй уровень), Мбайт  8 16 32
  • Суммарная пропускная способность центрального коммутатора  Мбайт/с.  800  1600 3200
  • Пропускная способность мультиплексного канала  Мбайт/с. 40 70 100

Абонентское сопряжение:

  • Число сопрягающих процессоров 8, 16, . . . . 128
  • Максимальное быстродействие, оп/с. 350 млн

Специализированная процессорная часть

  • Ёмкость управляющей памяти гипотез, Мбайт  4, 8, . . . 128
  • Максимальное эквивалентное быстродействие  -  2,4 млрд.оп/с.

Состав и компоновка устройств ЭВМ М-13

Состав аппаратуры ЭВМ М-13

Состав аппаратуры ЭВМ М-13

ЦВК  40У6

С 1988 года ЗЭМЗ приступил к выпуску для ЗРК  С-300 центрального вычислительного комплекса   ЦВК 40У6  -  модификация 5Э26 с повышенным быстродействием и дополнительным резервированием аппаратуры. Разработчик ИТМиВТ. Главный конструктор Е.А.Кривошеев.   Начальник ведущего НТО ОКБ ЗЭМЗ М.И.Одесский, нач. КБ Б.В.Захаров, нач. лаборатории Б.А.Вайсбурд.

В процессе разработки ЦВК 40У6  и организации  производства в ПО «Звезда» потребовалось основательно доработать первоначальный проект металлоконструкций и наполнить его базовыми технологическими решениями по реализации разнообразных связей и электропитания, что было с успехом сделано  при тесной совместной работе  специалистов ИТМиВТ, ПО «Звезда» и НПО «Алмаз»

Для обеспечения высоких параметров надежности в ЦВК 40У6 реализована система резервирования. Параметры надежности зависят также и от организации ремонта. Разработана «Методика направленного поиска неисправностей»,  в которой входной информацией являются каналы контроля, а выходная информация указывает оператору на необходимое следующее элементарное действие.

В состав ЦВК 40У6  входит  аппаратура:

  • 5 ЦП  -  при резервировании боевая программа может задать  требование на любое соотношение рабочих и резервных ЦП, либо работать в режиме деградации;
  • 2 процессора ввода-вывода -  резервирование  1:1;
  • 2 блока оперативной памяти  -  резервирование  1:1:
  • 2 блока командной памяти - резервирование 1:1;
  • блок адаптера каналов;
  • блок пульта управления;
  • система питания  позволяет работать от сети 50 или 400 Гц;
  • внешняя память;
  • телетайп  -  ручной ввод информации и ввод данных.
ЦВК 40У6

ЦВК 40У6

ЗРК С-300

ЗРК С-300

ЗРК  С-300  -  зенитная ракетная система среднего радиуса действия. Предназначена для обороны крупных промышленных и административных объектов, военных баз и пунктов управления от ударов средств воздушно-космического нападения.

Имеется возможность нанесения ударов по наземным целям с заранее известными координатами.

Накопители на магнитных дисках НМД-15, НМД-34,  НМД-2х34

В.С. Никитин

В.С. Никитин

Во второй половине 70-х годов и в 80-х годах прошлого столетия был создан для нужд Министерства обороны ряд мобильных (возимых) ЭВМ  (РВ ЭВМ ),совместимых с ЕС ЭВМ. Разработчик  НИИ  ЭВМ.  Главный конструктор Г.П. Лопато. Для этих моделей был  специально разработан ряд ПФУ: кассетный накопитель на магнитной ленте, накопители на магнитных дисках, устройство печати, дисплей на газоразрядных приборах, система связи и управления, система связи каналов с внешними устройствами по оптическим линиям.

Загорский электромеханический завод изготавливал  для  ЭВМ  РВ-2  и  РВ-3 накопителей на магнитных дисках НМД-15, НМД-34(РВ5А40) и устройств управления  УУ (РВ5Е00,  РВ5Е03). Начальник ведущего НТО  ПО «Звезда» В.С.Никитин.

Накопитель на магнитном диске

Накопитель на магнитном диске

НМД  и УУ   являлись средствами технического обслуживания ракеты 59Т6 на пусковых устройствах 23Е66  и  23Е6.

НМД  и УУ применены в качестве технических средств автоматизации командных пунктов радиотехнических частей и подразделений зенитных ракетных бригад войск ПВО.

МВК  «Эльбрус-3»

В 1991 году ЭЭМЗ приступил к изготовлению МВК «Эльбрус-3». Разработчик ИТМиВТ. Главный конструктор Б.А.Бабаян. Изготовитель  ЗЭМЗ  ПО «Звезда». Начальник ОКБ   В.Н Пахомов.

ВК «Эльбрус-3» разрабатывался  на основе совершенно новых  архитектурных идей и должен был содержать 16 суперскалярных  процессоров с VLIW (очень длинная машинная команда) системой команд.

Собранный на ЗЭМЗ ПО «Звезда» в 1991 году единственный экземпляр МВК  не был отлажен, в серию не пошел. В 1995 году было принято решение о прекращении производства  МВК  «Эльбрус-3»

МВК «Эльбрус-3»

МВК «Эльбрус-3»

МКП  «Эльбрус-3-1»

К изготовлению  МКП «Эльбрус-3-1»  ЗЭМЗ приступил в 1991 году. Разработчик ИТМиВТ. Главный конструктор А.А.Соколов. Изготовитель ЗЭМЗ ПО «Звезда». Начальник ОКБ В.Н.Пахомов.

МКП  -  модульно-конвейерный процессор для векторно-скалярных вычислений с пиковой производительностью  до 400 Мфлопс с полным аппаратным контролем и   резервированием функциональных модулей, что обеспечивает надежность работы МКП в любых вычислительных системах высокой производительности.

Наряду с новой архитектурой разработана и внедрена в производство новая элементная база  -  матричные БИС И-300Б.

Разработана схемотехника, позволяющая получать максимальную тактовую частоту при заданных характеристиках элементов и длинах связи.

В декабре 1993 года были проведены межведомственные испытания вычислительной системы «Эльбрус-3-1», построенной на основе МКП, подтвердившие ее высокое качество.

Однако в серийное производство «Эльбрус-3-1» так же не пошел.



Это были последние вычислительные системы, которыми  завершились работы Загорского электромеханического завода по производству  изделий вычислительной техники специального назначения в СССР в качестве головного предприятия, определенного Постановлением ЦК КПСС и СМ СССР 1957года.

Таков далеко не полный перечень средств вычислительной техники специального назначения, освоенной серийным  производством на Загорском электромеханическом заводе в развитие  Постановления ЦК КПСС и СМ СССР от 1957 года в период 1957-1993гг.

За этот период сформировался большой коллектив специалистов-разработчиков и технологов, организаторов производства и высококвалифицированных рабочих многих специальностей.

* * *

После развала Советского Союза и перехода страны к рыночной экономике Загорский электромеханический завод Производственного объединения «Звезда» (ЗЭМЗ ПО «Звезда») был преобразован  в Федеральное государственное унитарное предприятие «Электромеханический завод «Звезда»  (ФГУП  ЭМЗ «Звезда»).

(При возвращении городу первоначального названия  «Сергиевский Посад» слово «Загорский» из названия завода исключено).

В феврале 2007 года директором этого предприятия был назначен Геннадий Николаевич Карпенко.

Карпенко Г.Н.

Карпенко Г.Н.

Карпенко Геннадий Николаевич.

После окончания Московского станкоинструментального института по распределению в 1981 году в качестве инженера-механика поступил на Загорский электромеханический завод ПО «Звезда».

1981-1997 гг. - инженер-технолог, мастер, начальник технологического бюро, зам. начальника цеха, начальник цеха, начальник производственного отдела ЭМЗ «Звезда».

1997-1999 гг. - заместитель директора по производству ЭМЗ «Звезда».

1999-2002 гг. - заместитель директора по производству ФГУП ЭМЗ «Звезда».

2003-2006 гг. - главный инженер, технический директор ФГУП ЭМЗ «Звезда».

2006-2007 гг. - заместитель директора ФГУП (дочернего) «Звезда - Высокие технологии» Электромеханического завода «Звезда».

2007 г. -  назначен директором ФГУП ЭМЗ «Звезда»

Основу государственного заказа завода составляет вычислительный комплекс  системы С-300 ПМУ.

По мере уменьшения загрузки  заказами для нужд обороны страны ЭМЗ «Звезда» осваивает производство товаров народного потребления и изделий промышленного применения.

Завод располагает квалифицированными кадрами и широким спектром технологических возможностей целого ряда производств:

  • механообрабатывающее производство,
  • инструментальное производство,
  • производство печатных плат,
  • производство гальванических и лакокрасочных покрытий,
  • сборочно-монтажное производство и др.

В работе использованы материалы Музея Загорского электромеханического завода, воспоминания ветеранов ЗЭМЗ В.Н.Пахомова, В.А.Бубенцова, В.С.Мухтарулина, В.М.Неймана, а также воспоминания и рабочие записи автора в период сотрудничества НИИВК и ЗЭМЗ.
Работа подготовлена для размещения в Виртуальном компьютерном музее.
Материал помещен в музей 04.05.2011, исправлен и дополнен 15.12.2011
