Комплекс учебной вычислительной техники «Корвет»

Область применения

Предназначен для использования в общеобразовательных школах, средних профессионально-технических училищах, межшкольных учебно-производственных комбинатах, педагогических учебных заведениях, институтах усовершенствования учителей, средних специальных учебных заведениях и на факультетах повышения квалификации преподавателей

ЭВМ Корвет. Отраслевой каталог Изделия радиопромышленности. Материалы Виртуального Компьютерного Музея

Основные данные

  • Количество рабочих мест 13.
  • Топология локальной сети — магистральный моноканал.
  • Физическая среда канала — скрученная пара проводов.
  • Максимальная длина канала 50 м.
  • Скорость передачи данных по каналу фиксировавания 19 500 бит/с.
  • Протокол взаимодействия — байт-ориентированный.
  • Время реакции обслуживания запросов по локальной сети 5 с. Питание от сети однофазного переменного тока напряжением 220 В (+10%/-15%), частотой 50 Гц.
  • Потребляемая мощность не более 1,3 кВ-А.
  • Занимаемая классом площадь 25 м2.
  • Масса составных частей комплекса не более, кг:
    • системного блока СБ8010 или СБ8020 3;
    • вспомогательного блока ВБ8010 и ВБ8020 3 и 4,5 соответственно;
    • видеоконтрольного устройства (ВКУ) 8;
    • кассетного накопителя 4;
    • печатающего устройства (ПУ) 7,8;
    • комплекта электроснабжения 50

Состав поставляемого комплекта

В комплект поставки вместе с КУВТ «Корвет»
входят: комплект эксплуатационной документации
(1 шт.), комплект монтажных частей (1 шт.), ком-
плект базовых программных средств (поставляется
на гибких магнитных дисках), элемент постоянной
памяти с «зашитой» в нем тестоводиагностической программой (1 шт.), гибкий магнитный диск диаметром 133 мм, емкостью 1 Мбайт (20 шт.), кассета МК-60 (10 шт.).

Цена комплекса 25 000 руб.

Поставка выполняется по нарядам ГКВТИ.

Краткое описание

Комплекс учебной вычислительной техники (КУВТ) «Корвет» выпускается по техническим условиям ПТ1.320.167ТУ.

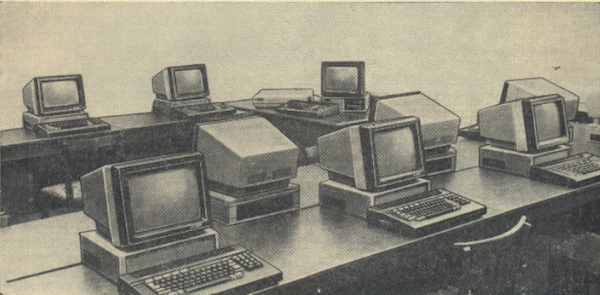

КУВТ «Корвет» включает в себя одно рабочее место преподавателя (РМП) — ПК8020, 12 рабочих мест учащихся (РМУ) — ПК8010, объединенных между собой локальной информационной связью, и систему электропитания.

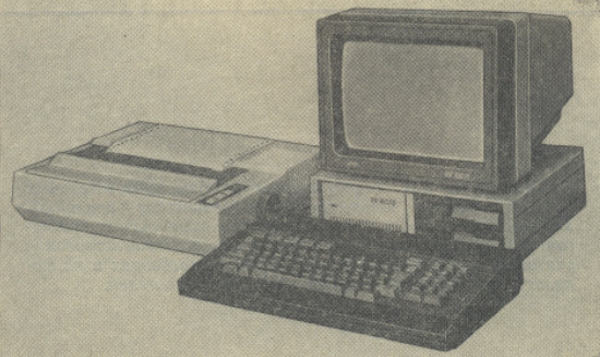

РМП содержит системный блок СБ8020, монохромное ВКУ с размером экрана по диагонали 31 см (типа ВК8071), ПУ (типа RAVI 8010), вспомогательный блок ВБ8020 с встроенными в его корпус двумя накопителями на гибких магнитных дисках (НГМД) и блоком питания для СБ8020, ВКУ и НГМД.

ЭВМ Корвет. Отраслевой каталог Изделия радиопромышленности. Материалы Виртуального Компьютерного Музея

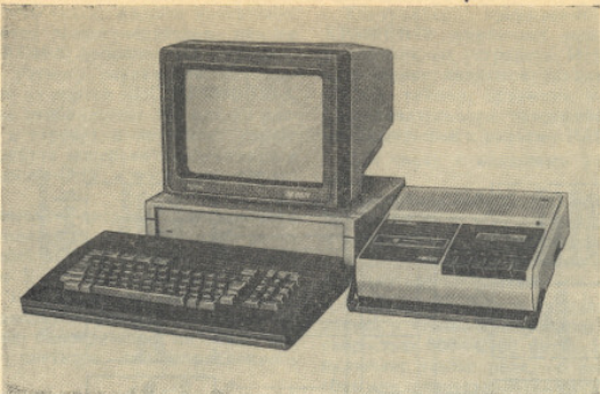

РМУ содержит системный блок СБ8010, монохромное ВКУ с размером экрана но диагонали 31 см, кассетный накопитель типа НК-01 «Весна» (три на класс), вспомогательный блок ВБ8010 с встроенным в его корпус блоком питания для СБ8010, ВКУ и кассетного накопителя.

Система электропитания включает в себя щит с контактором и трансформаторами, предназначенный для преобразования напряжения 220 В в безопасное напряжение переменного тока 40 В, подаваемое на РМУ.

Основной режим работы комплекса — в локальной сети. Обмен информацией в сети базируется на асинхронном стартстопном способе передачи и поддерживается на аппаратном уровне БИС КР580ВВ51А каждого рабочего места. Индивидуальный номер рабочего места жестко задается с помощью аппаратных средств при оборудовании школьного класса.

Для предотвращения столкновений абонентов в сети используется централизованное управление доступом к моноканалу, осуществляемое с РМП. Преподаватель может со своего рабочего места загрузить программу-задание на все или группу РМУ, контролировать ход выполнения задания, вызвать содержимое экрана или ОЗУ с любого рабочего места и записать его на НГМД либо получить твердую копию с ПУ. Учащиеся могут передавать информацию в моноканал, только получив разрешение с РМП.

Возможен автономный режим работы, в котором программы загружаются с кассетного накопителя. В этом режиме РМУ и РМП можно использовать для игр.

Основу РМП и РМУ составляет системный блок (СБ8020 и СБ8010 соответственно), который выполнен в виде платы микроЭВМ, размещенной в корпусе клавиатуры и соединенной с ней при сборке плоским кабелем.

ЭВМ Корвет. Отраслевой каталог Изделия радиопромышленности. Материалы Виртуального Компьютерного Музея

Технические характеристики СБ8020 и СБ8010

Быстродействие 625 000 оп./с типа R-R.

Емкость ОЗУ, Кбайт:

  • пользователя 64;
  • графического 48 (3X16) с возможностью расширения до 192 (3X64);
  • экрана 1.

Емкость ПЗУ 24 Кбайт с записанными в нем программой самоконтроля и диагностики, интерпретатором языка Бейсик, управляющей программой локальной сети, загрузчиком операционной системы МикроДОС.

Алфавитно-цифровое изображение имеет 16 строк по 64 символа.

Графическое изображение имеет формат 512Х Х256 точек.

Источник звука — программно-управляемый. Интерфейсы ПУ, кассетного накопителя, локальной сети, НГМД, последовательный и параллельный для расширения возможностей, ВКУ (алфавитно- цифрового, монохромного графического, RGB — ТТЛ цветного).

Клавиатура стандартной конфигурации с русским и латинским шрифтом (80 клавиш).

Программное обеспечение — операционная система МикроДОС, языки программирования: Бейсик, ФОРТ, Рапира.

Структурная схема платы микроЭВМ приведена на рисунке. Платы микроЭВМ блоков СБ8020 и СБ8010 отличаются только компоновкой: на плате микроЭВМ СБ8010 отсутствуют контроллер НГМД и адаптеры устройства печатающего и последовательного интерфейса (на рисунке показаны пунктирной линией).

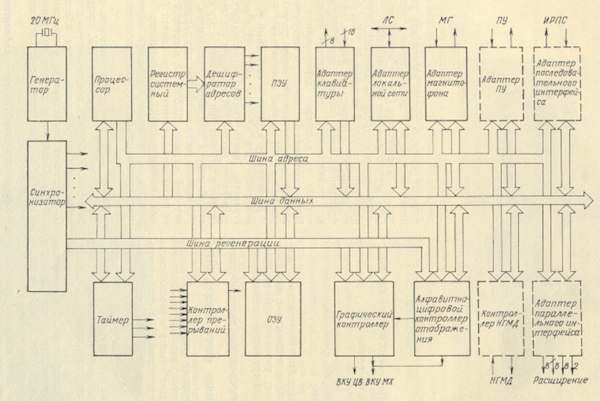

Структурная схема платы микроЭВМ Корвет. Отраслевой каталог Изделия радиопромышленности. Материалы Виртуального Компьютерного Музея
